Questa guida è scritta per il Volkswagen Tiguan MQB aggiornamento del quadro strumenti digitale utilizzato su veicoli 2017-2022 che dispongono ancora del quadro strumenti analogico / meccanico originale. La sequenza seguente è stata ricostruita dal video tecnico di installazione ufficiale di iKagoo e dalle note del prodotto, quindi l’ordine di rimozione delle finiture, i passaggi di trasferimento su banco e i punti di attenzione corrispondono al percorso reale invece di un riempitivo generico per retrofit.
Per gli acquirenti occidentali, la regola di compatibilità è semplice: se il tuo Tiguan utilizza la stessa struttura originale del quadro strumenti mostrata qui, questa è la corretta soluzione di conversione in stile OEM. Se l'auto dispone già di un cockpit digitale di fabbrica, si tratta di un percorso hardware diverso e non dovrebbe essere ordinato basandosi solo sul nome del modello.
Questa pagina è stata revisionata confrontandola con il filmato di installazione del Tiguan e con le note di supporto aggiornate, quindi è stata modificata in inglese da YiFu così la logica di trasferimento su banco, il mantenimento del buzzer e i controlli post-installazione restano visibili invece di essere diluiti in un testo commerciale generico.
A chi è davvero destinata questa guida al quadro strumenti MQB per Volkswagen Tiguan
Percorso di installazione corretto
Volkswagen Tiguan 2017-2022 sulla piattaforma MQB, a condizione che l'auto utilizzi ancora il quadro strumenti originale analogico / meccanico mostrato nel video ufficiale di installazione.
Regola di compatibilità strutturale
Non acquistare basandoti solo sull'anno. Confronta l'apertura del quadro strumenti del tuo cruscotto, la disposizione delle finiture delle bocchette e la forma originale del quadro strumenti con il percorso mostrato in questa guida.
Limite di compatibilità
Le note tecniche ufficiali di iKagoo indicano che la corrispondenza LHD e RHD versioni, oltre a compatibili diesel e ibrido versioni, può usare questo percorso quando la struttura originale del cluster è la stessa.
A cosa non serve questa guida
Se l’auto ha già un cluster digitale di fabbrica 10.25-inch, questo non è lo stesso percorso. Quella versione richiede una conferma separata prima dell'acquisto o dello smontaggio.
Regola del preordine: Invia a Ikagoo una foto nitida del tuo cruscotto originale e del quadro strumenti originale prima del pagamento. È il modo più rapido per confermare se il tuo Tiguan utilizza esattamente questo percorso di installazione.
Dati chiave del prodotto dietro questo percorso del quadro strumenti digitale in stile OEM
Progettato per rimanere vicino alla logica originale del veicolo
Le note ufficiali del prodotto descrivono questo percorso come nessuna foratura, nessun taglio dei cavi, nessun flashing della ECU, nessuna riscrittura dei dati e nessuna modifica dei dati originali del veicolo. Il design utilizza un percorso integrato della scheda di controllo del quadro strumenti originale anziché un display universale generico.
Display e base di sistema
Questo percorso utilizza un sistema basato su Linux con un dichiarato 3-second tempo di avvio, a 12.3-inch pannello BOE 1920×720, temi dell'interfaccia integrati, supporto ai comandi al volante, impostazioni multilingue, unità e opzioni della modalità di guida.
Avviso in stile OEM e mantenimento dei dati del veicolo
Il materiale tecnico indica che le icone di avviso, le impostazioni passive, i promemoria e la visualizzazione dei dati originali del veicolo restano parte dell’esperienza prevista. Per questo motivo, anche il buzzer originale deve rimanere nell’unità.
Percorso di supporto per gli aggiornamenti
Le note del prodotto indicano inoltre che questo percorso supporta la funzionalità di aggiornamento OTA remoto su build compatibili, con assistenza per l'aggiornamento disponibile tramite il percorso di supporto Ikagoo e FixMyDash quando necessario.
Video ufficiale di installazione per il percorso di conversione del quadro strumenti analogico Tiguan MQB
Questo video incorporato è il riferimento diretto in officina alla base delle fasi illustrate più in basso nella pagina. La guida è strutturata attorno a questo preciso ordine di smontaggio e trasferimento: prima la bocchetta sinistra, poi la finitura lato destro, quindi rimozione della fascia centrale delle bocchette, rimozione del quadro strumenti originale e infine il trasferimento su banco dell’elettronica del quadro strumenti originale nella nuova unità digitale.
Ciò che il video dimostra
- La sequenza delle finiture non è casuale. L’installatore inizia dalla bocchetta di sinistra, poi procede lungo il cruscotto prima di rimuovere il quadro strumenti.
- Il percorso include un trasferimento su banco dell’hardware originale del quadro strumenti, quindi non si tratta solo di una sostituzione “collega uno schermo”.
- Il buzzer rimane parte del percorso originale della scheda, in linea con le note sulla logica della spia di avviso di Ikagoo.
- Il risultato finale è mostrato alimentato nel veicolo dopo il riassemblaggio, offrendo agli acquirenti un riferimento realistico per l’installazione e la finitura.
Installazione del quadro strumenti digitale Tiguan MQB passo dopo passo dal video ufficiale
I passaggi illustrati qui sotto utilizzano immagini fisse tratte dal video ufficiale di installazione di Ikagoo e sono ordinati per corrispondere al flusso di lavoro reale. Questo è il formato più sicuro per gli installatori che desiderano un riferimento visivo più lento mentre lavorano sul cruscotto o sul banco.

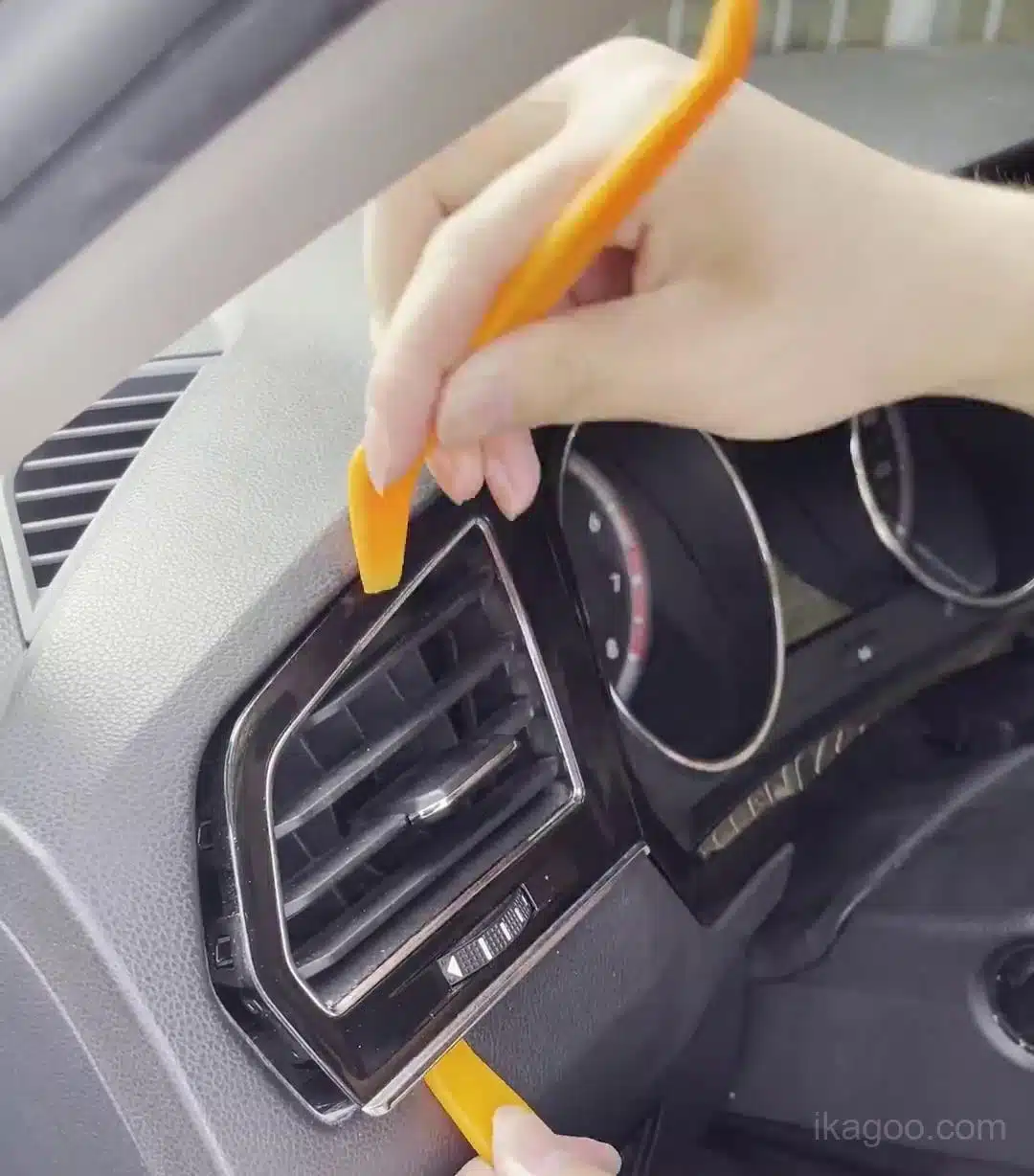

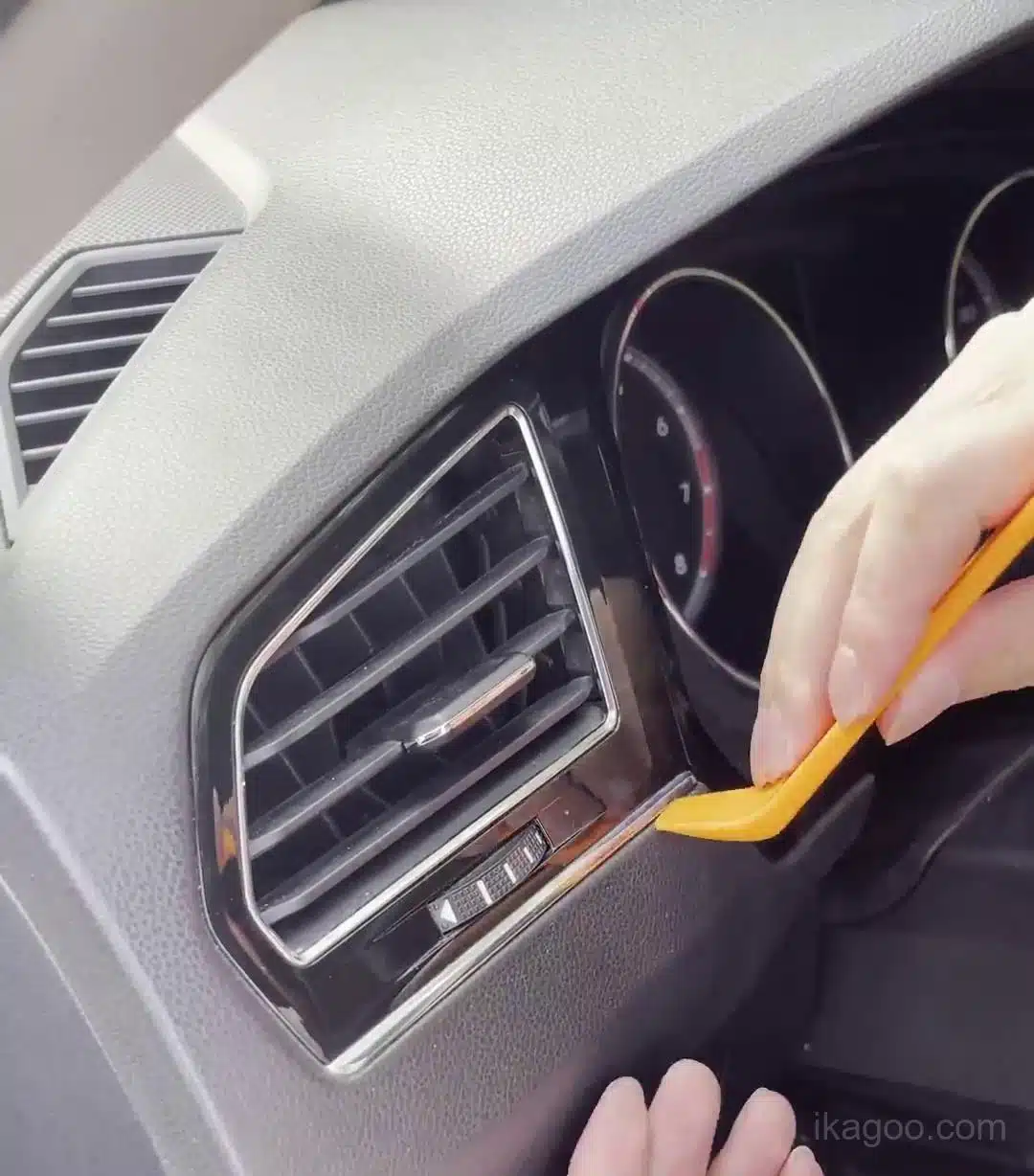

Inizia dalla cornice esterna della bocchetta sinistra
Il video ufficiale inizia sul lato sinistro del cruscotto. Inserisci un utensile in plastica per smontaggio nel bordo della cornice della bocchetta sinistra e inizia a rilasciare gradualmente la cornice.
Continua a liberare la cornice della bocchetta sinistra
Non strattonare un angolo. Sgancia le clip lungo il bordo finché la sezione della modanatura sul lato sinistro non si libera pulitamente senza torcere la superficie lucida.

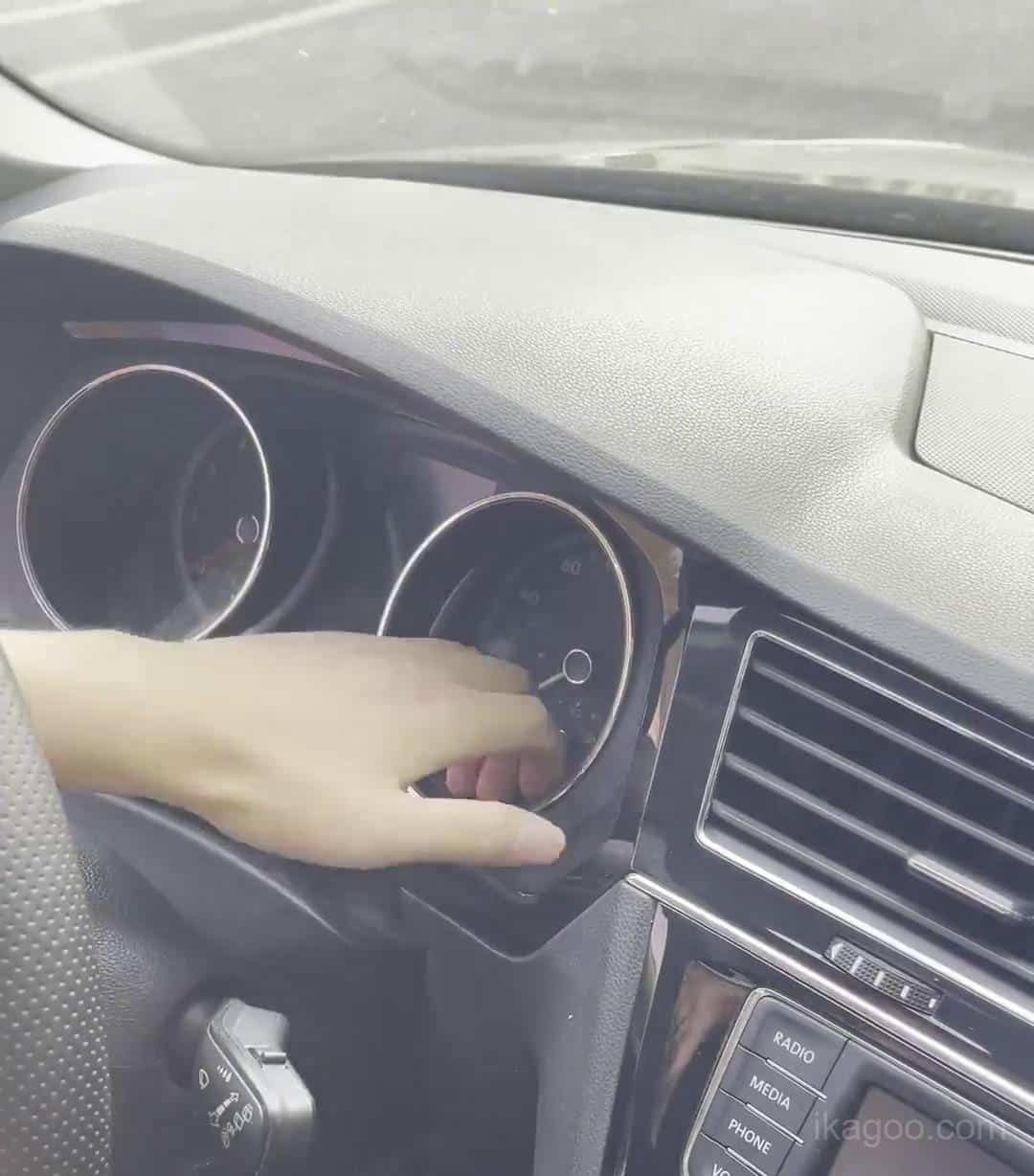

Passa alla sezione della modanatura sul lato destro
L'installatore quindi lavora lungo il cruscotto e sgancia la finitura del lato destro. Questo crea lo spazio necessario per la fascia della bocchetta centrale.

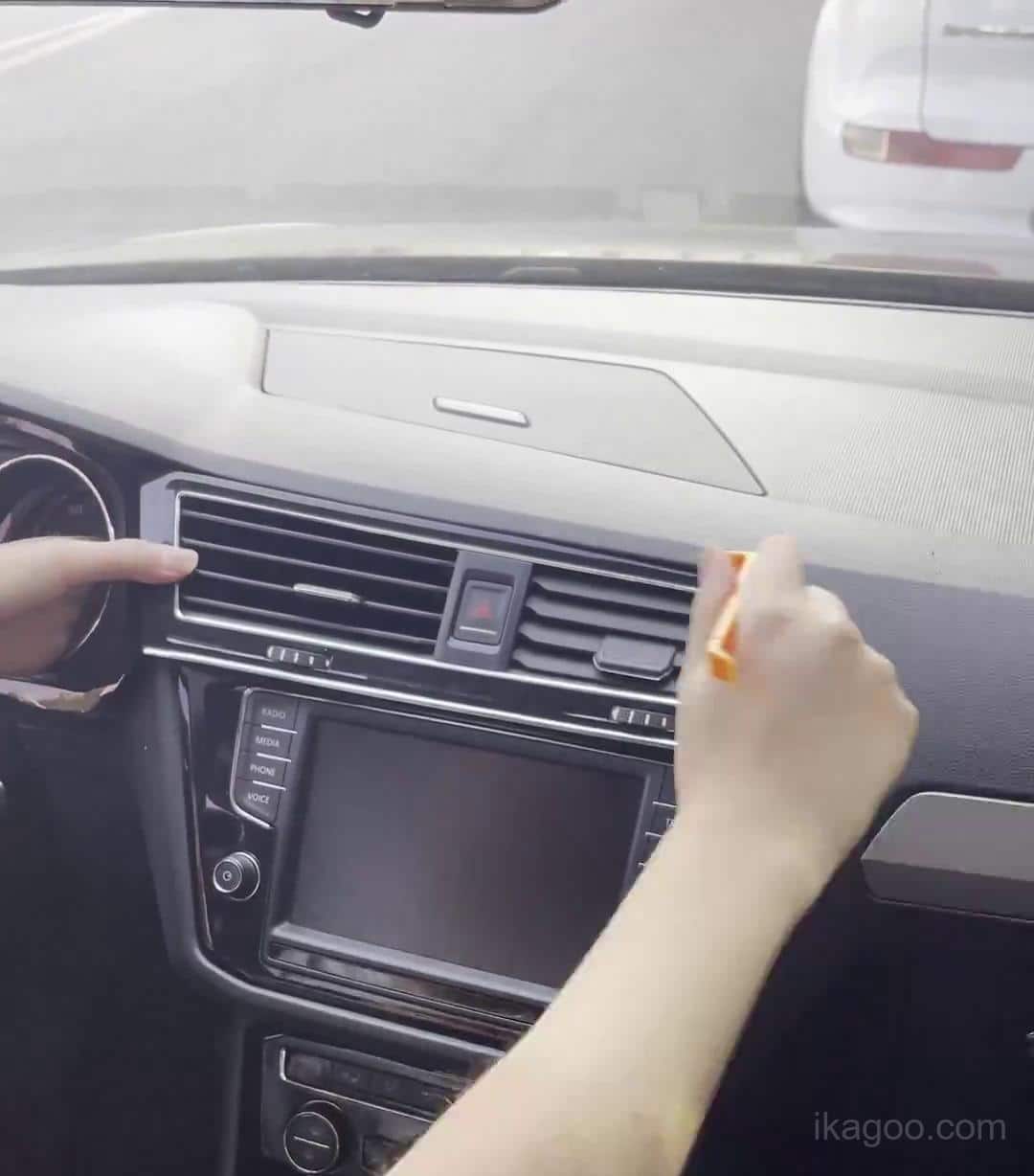

Rimuovere la lunga fascia della bocchetta centrale e del pulsante hazard
Questo è un passaggio chiave del cruscotto nel percorso ufficiale. Sollevare con attenzione la lunga fascia della bocchetta una volta che le sezioni di finitura laterali sono già allentate.

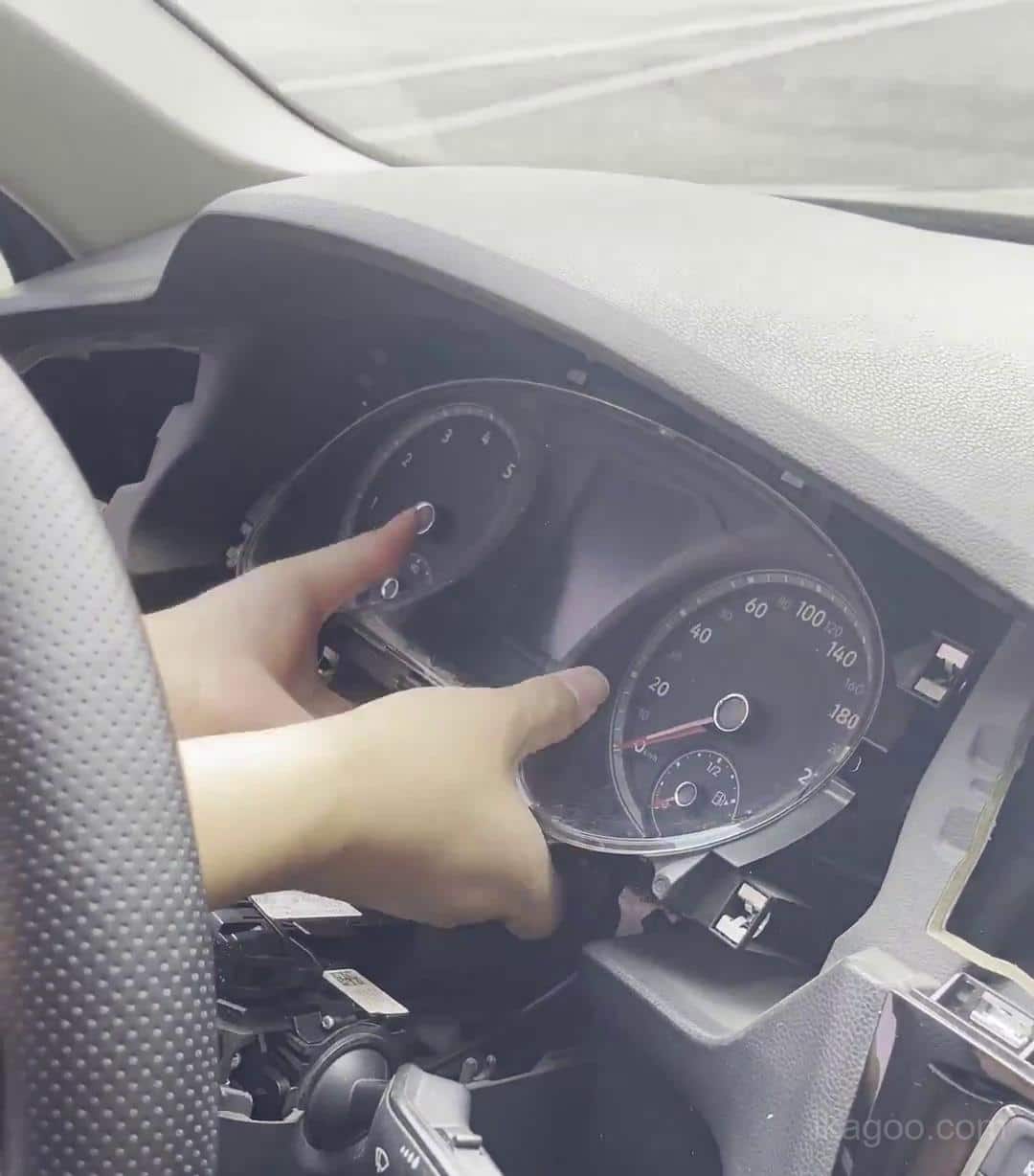

Estrarre il quadro strumenti analogico originale dal cruscotto
Con il percorso della cornice aperto, il quadro strumenti originale può essere estratto in avanti. Tirarlo fuori con cautela e non forzare il connettore.

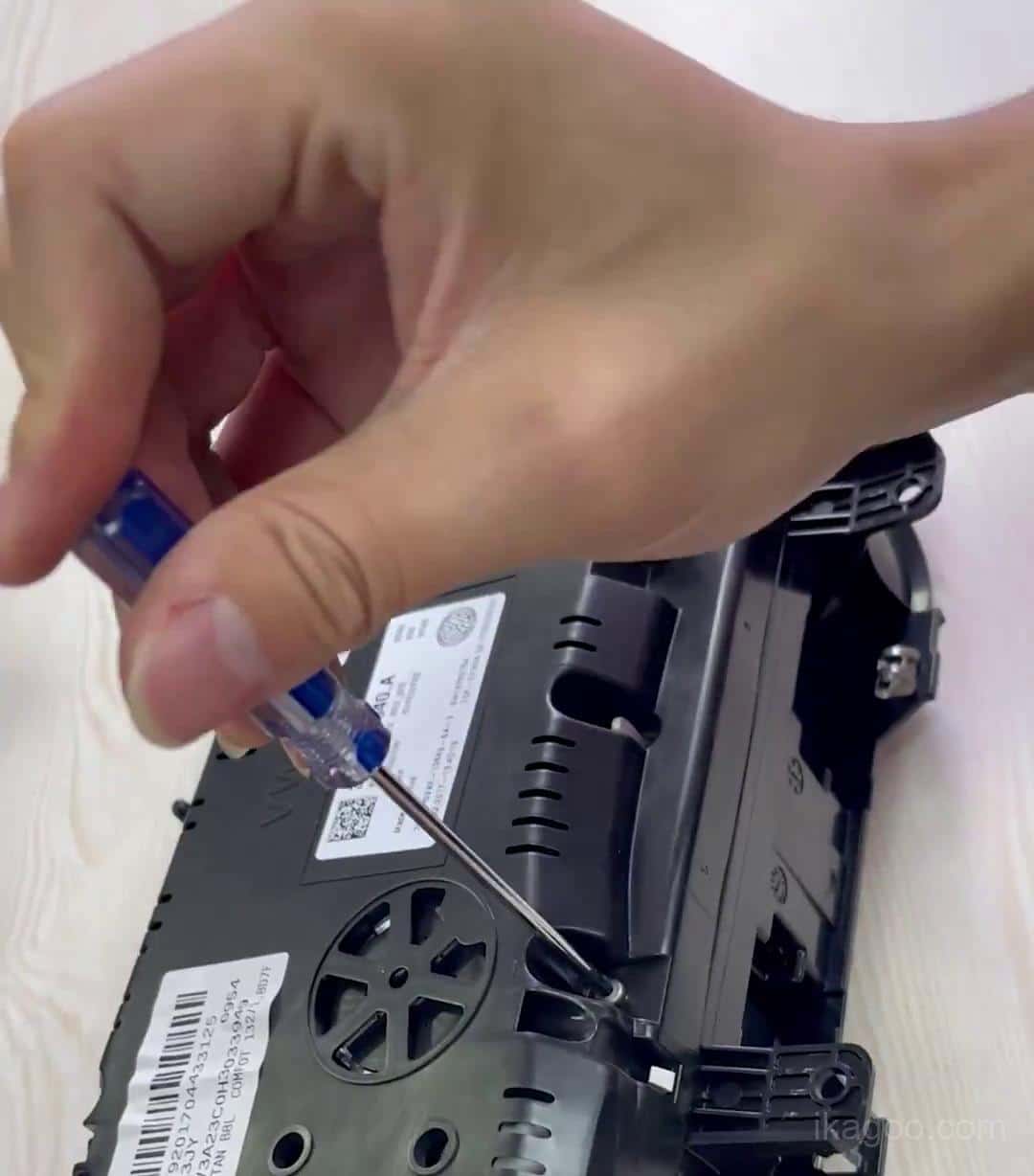

Aprire l’alloggiamento del quadro strumenti originale sul banco
Passare a un banco di lavoro pulito e rimuovere le viti del корпуса posteriore. Tenere le viti organizzate perché verranno reinserite nell'alloggiamento successivamente nello stesso ordine.

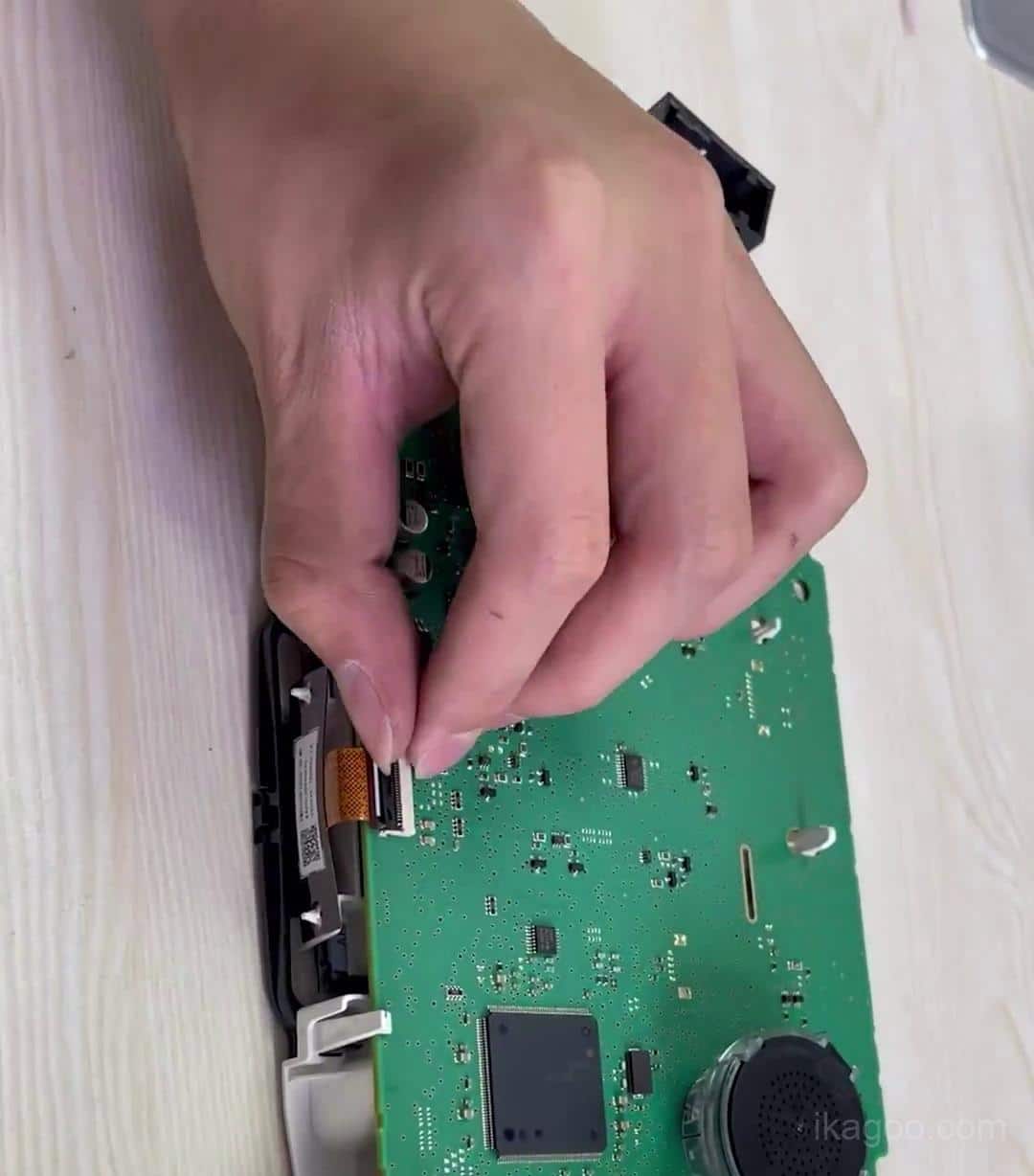

Scollegare con attenzione il piccolo cavo flat
Il video ufficiale mostra chiaramente il piccolo flat scollegato. Rilascia prima il connettore e sfila il flat senza piegarlo o strapparlo.

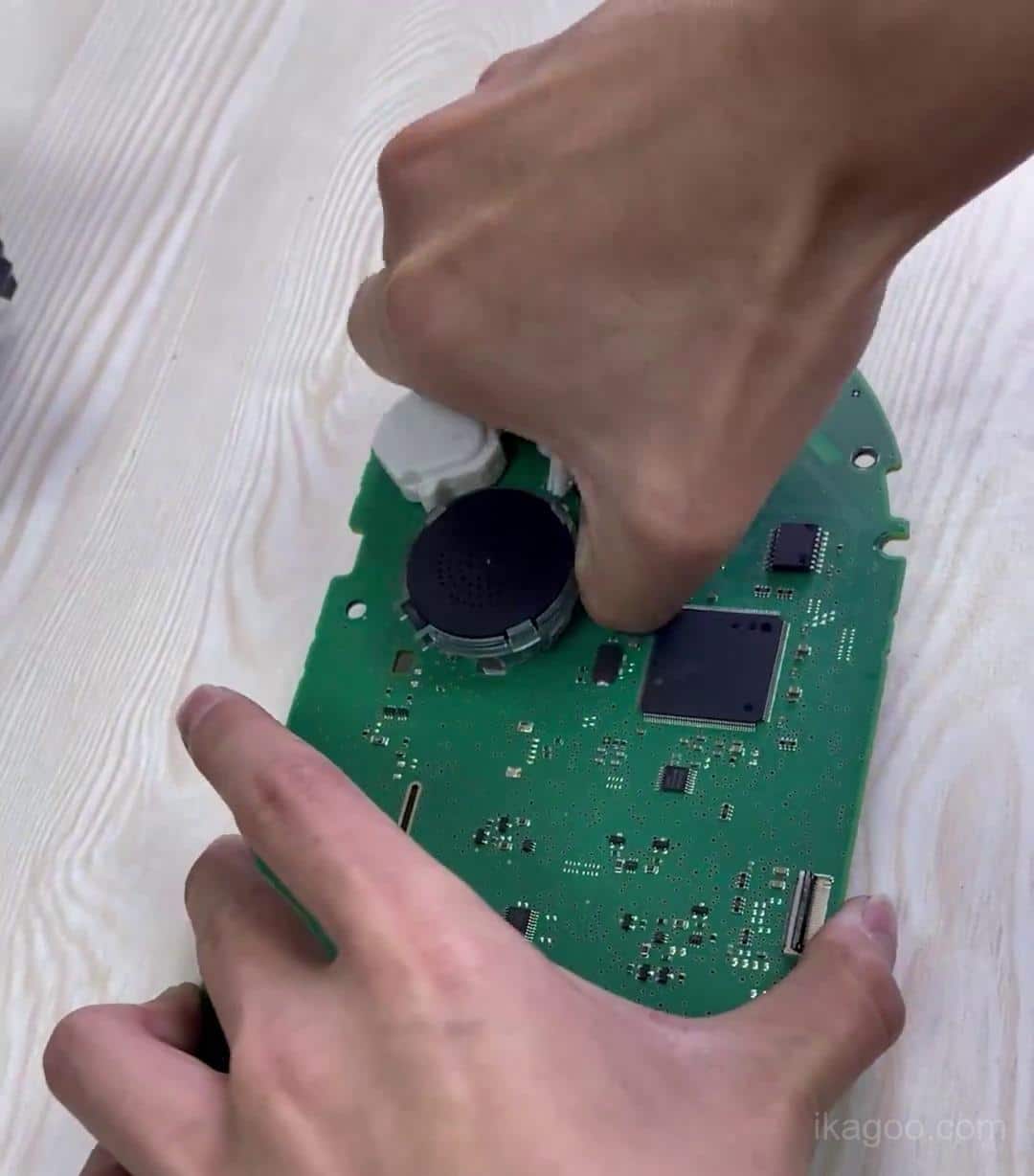

Trasferire l’elettronica originale del quadro strumenti nella nuova unità digitale
Questo intervento è progettato per mantenere la logica originale del quadro strumenti. Maneggiare il PCB solo dai bordi e mantenere il buzzer originale in posizione durante il trasferimento.

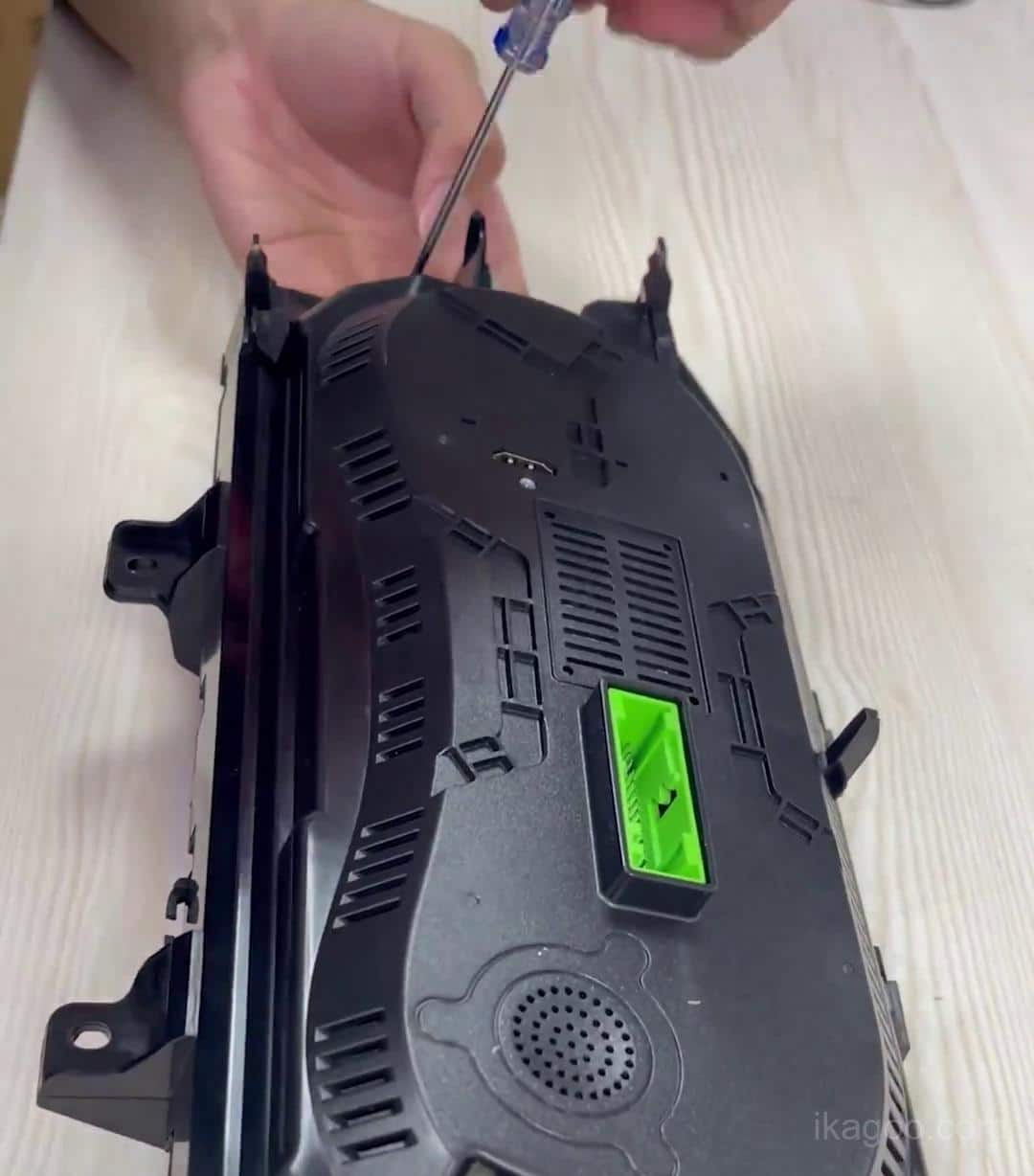

Rimontare la scocca aggiornata senza serrare eccessivamente
Reinstallare le viti solo con un serraggio controllato. La scocca deve essere salda, ma non bisogna deformare il guscio forzando troppo le viti.

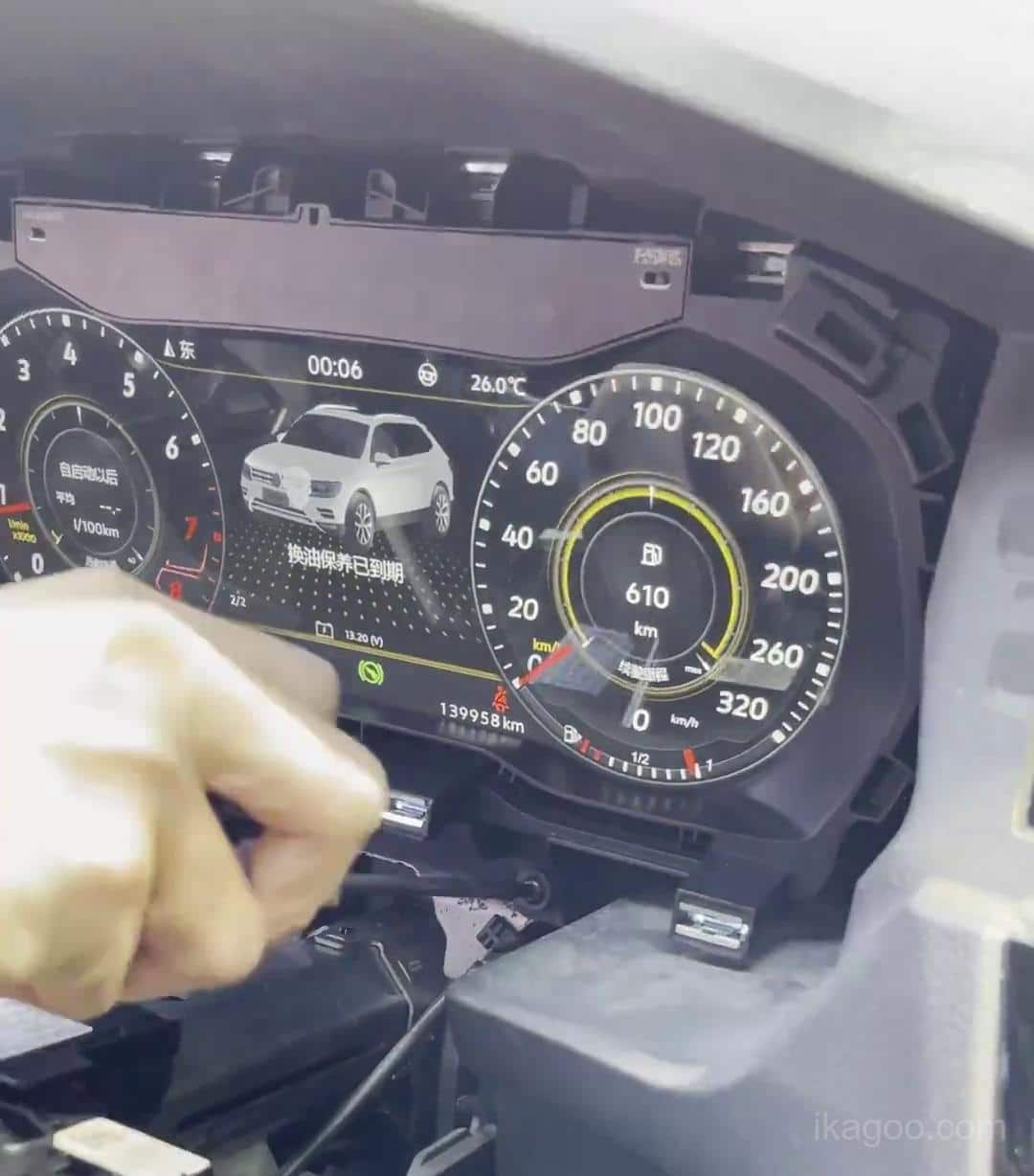

Rimonta il quadro strumenti digitale aggiornato nel cruscotto
Reinserisci l'unità completata nell'auto e allineala con attenzione ai punti di montaggio. Non premere sulla superficie LCD per forzare l'inserimento.

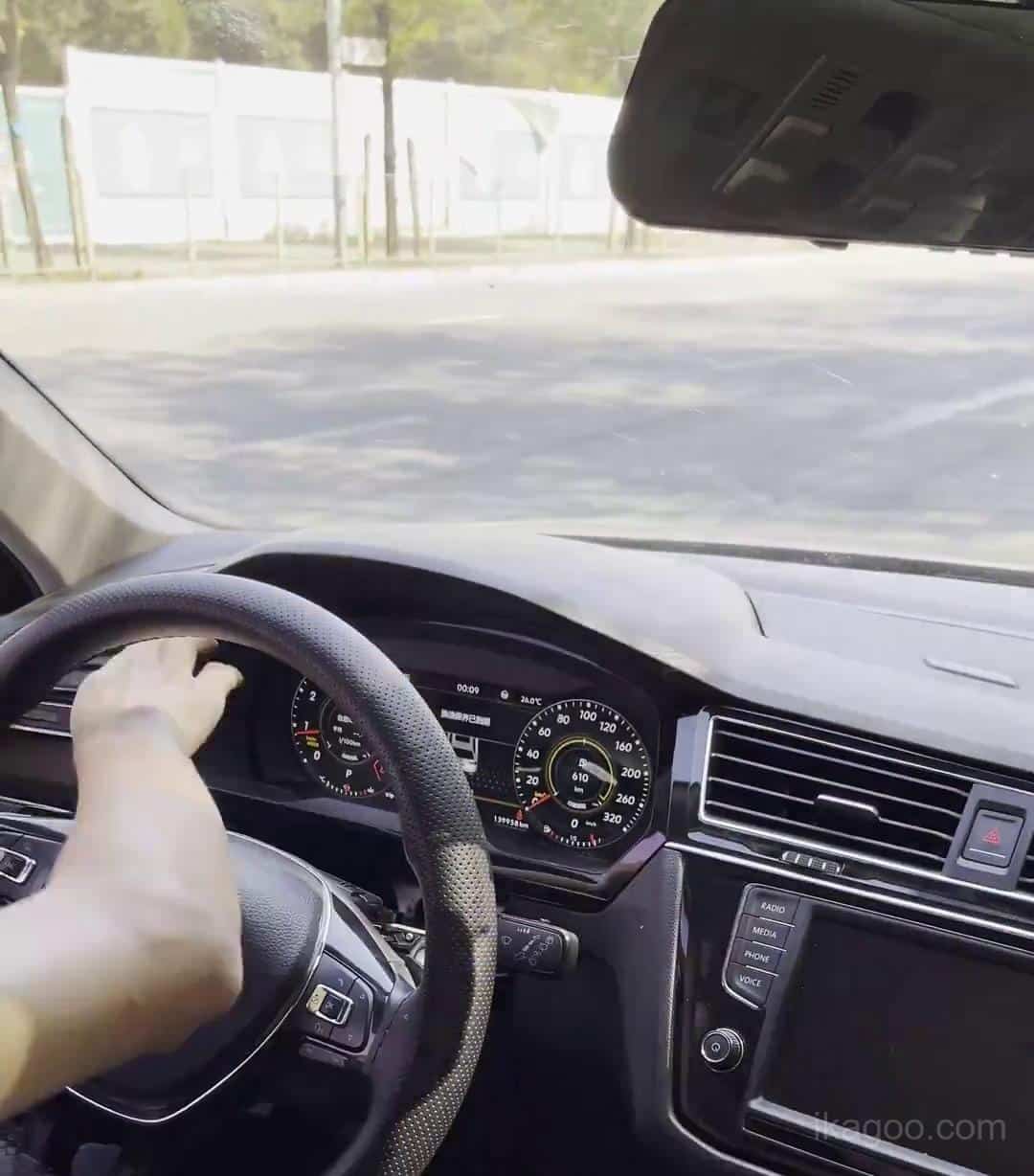

Accendi l'unità prima di chiudere tutte le finiture
Testare l’avvio, la risposta del menu, le icone di avviso, i comandi al volante, le unità di misura e la luminosità prima di bloccare definitivamente il rivestimento completo del cruscotto in posizione.

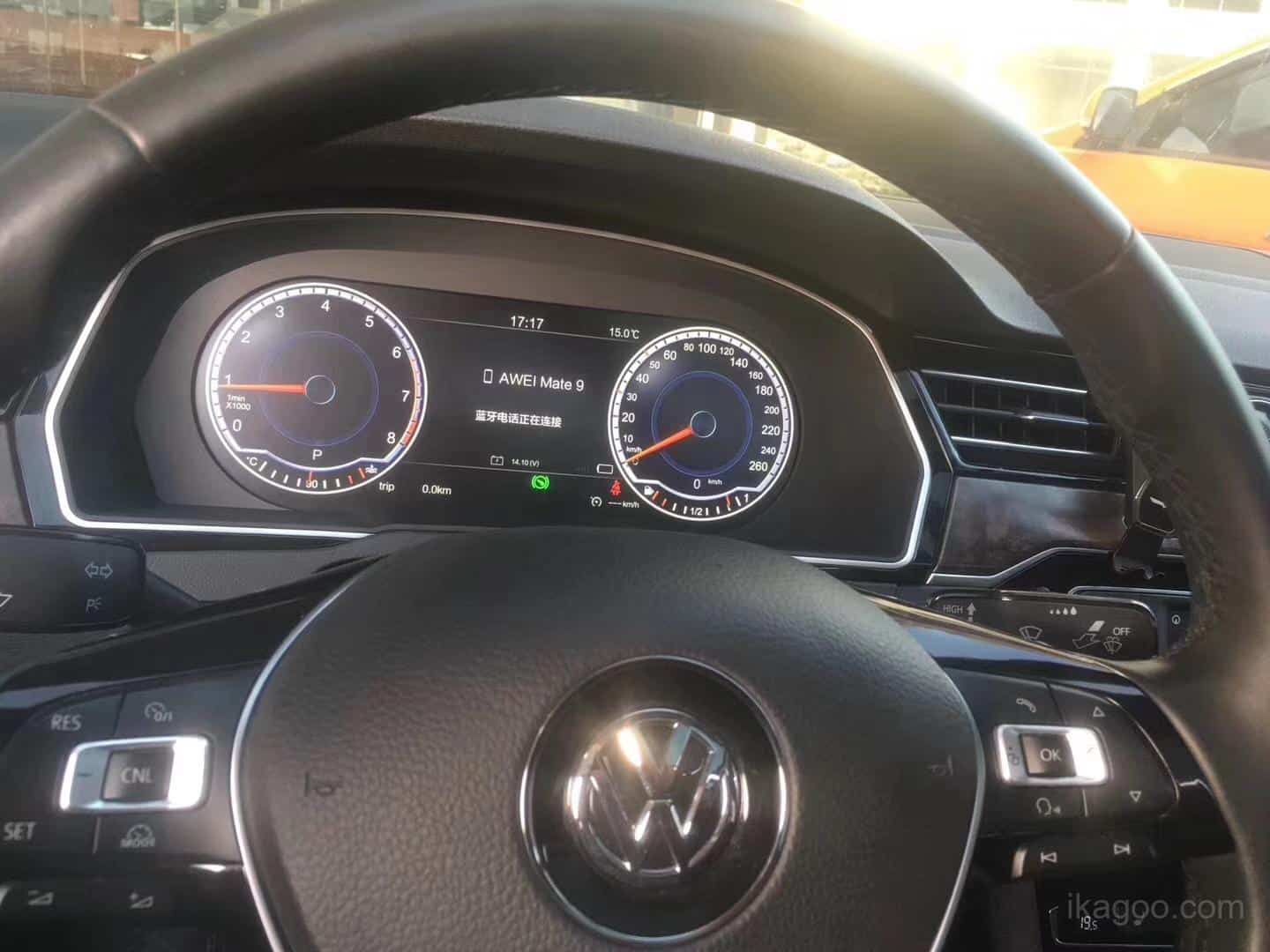

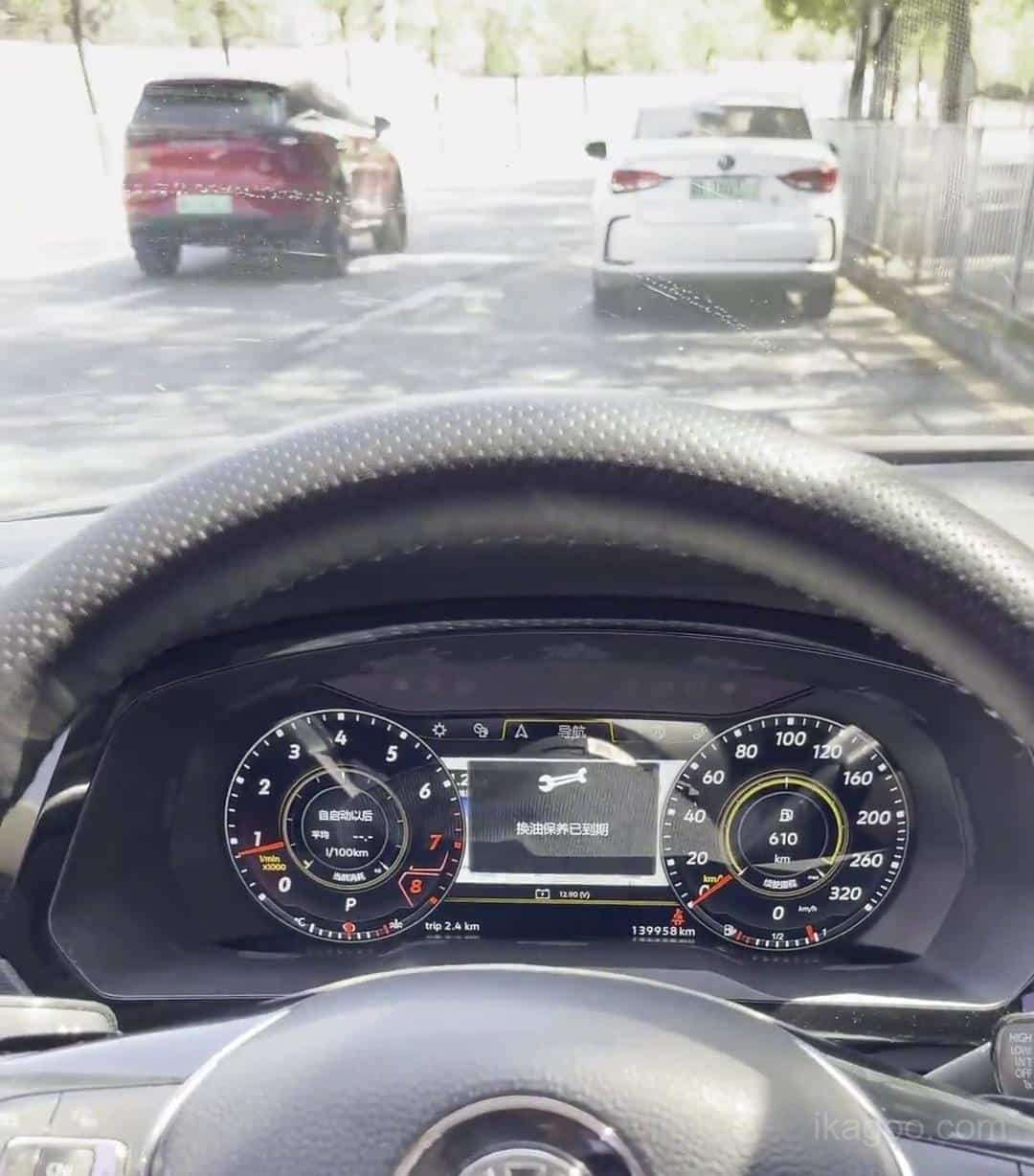

Confermare il risultato finale in auto
Il video ufficiale termina con il quadro strumenti digitale in funzione nel veicolo. Usa questa vista finale per verificare l’allineamento, la qualità della finitura e la presentazione attesa in stile OEM.
Regole importanti di installazione che prevengono la maggior parte dei guasti
Scarica l'elettricità statica prima di toccare la scheda
Le note di supporto ufficiali avvertono esplicitamente che il controllo dell’elettricità statica è importante. Tocca una superficie metallica messa a terra prima di maneggiare il PCB e tieni sempre la scheda per i bordi.
Non rimuovere il cicalino originale
L’altoparlante / buzzer originale del quadro strumenti fa parte della logica mantenuta del veicolo. Rimuoverlo può causare un guasto alla strumentazione combinata dopo l’installazione.
Non premere sul pannello LCD
Questo ricambio utilizza un pannello LCD BOE. Trattalo come un modulo display fragile, non come una cornice in plastica. Sostieni l'alloggiamento solo dai bordi.
Non ordinare solo in base al nome del modello
Per questa categoria di prodotto, la struttura originale del quadro strumenti è più importante dell'etichetta del modello. Per questo Ikagoo richiede foto del cruscotto e del quadro strumenti prima della spedizione.
Nota professionale di installazione: su alcuni veicoli, gli installatori potrebbero dover rifilare leggermente il bordo della nuova scocca del quadro strumenti se la scocca si inserisce troppo saldamente nell'apertura. Questo si riferisce al bordo dell'alloggiamento stampato dell'unità di upgrade, non al taglio del cruscotto originale del veicolo.
Perché questa soluzione converte bene: le note ufficiali del prodotto Ikagoo descrivono un alloggiamento stampato 1:1, finiture nero piano resistenti ai raggi UV, architettura della scheda di controllo originale integrata, supporto dei comandi al volante e presentazione delle spie e dei dati in stile OEM. Sono questi dettagli che rendono questa soluzione interessante per gli acquirenti che cercano un risultato più pulito in stile originale di fabbrica invece di un aspetto generico da aftermarket.
Dove acquistare il quadro strumenti per Tiguan e il supporto correlato
I lettori che consultano questa pagina in genere hanno bisogno di una di queste due cose: il corretto prodotto quadro strumenti digitale Volkswagen Tiguan MQB esso stesso, o il pacchetto dedicato pacchetto di aggiornamento / supporto per un sistema cluster VW o Audi compatibile che necessita già di assistenza per l'aggiornamento.
Volkswagen Tiguan 2017-2022 Cluster Digitale
Questa è la pagina prodotto corretta di Ikagoo per gli acquirenti che convertono un 2017-2022 Volkswagen Tiguan MQB dal quadro strumenti analogico originale alla soluzione full LCD in stile OEM mostrata in questo tutorial.
Audi A3 8V alloggiamento posteriore del quadro strumenti digitale aggiornato chiuso dopo l’assemblaggio
Se hai già un percorso di quadro strumenti compatibile e hai bisogno di assistenza per l'aggiornamento supportato, supporto software o risoluzione dei problemi dopo l'installazione, usa il pacchetto di supporto dedicato FixMyDash invece di andare a tentativi seguendo i consigli del forum.
Domande frequenti
Questa guida all'installazione è valida per ogni Volkswagen Tiguan?
No.È per il Percorso MQB 2017-2022 che utilizza ancora il quadro strumenti analogico / meccanico originale mostrato nel materiale di installazione ufficiale.
Si adatta sia ai veicoli con guida a sinistra che a quelli con guida a destra?
Sì, quando la struttura originale corrisponde.Le note tecniche ufficiali di Ikagoo indicano che i percorsi corrispondenti LHD e RHD sono supportati quando la struttura originale del cruscotto e del quadro strumenti segue lo stesso schema meccanico.
Questa installazione è compatibile con le versioni diesel e ibride?
Sì, sui veicoli compatibili.Le note di supporto ufficiali includono le versioni diesel e ibride compatibili, a condizione che la struttura del quadro strumenti originale sia la stessa del percorso mostrato qui.
Posso usare questa guida se la mia Tiguan ha già un cockpit digitale di fabbrica?
No.Se l'auto dispone già di un quadro strumenti digitale di fabbrica 10.25-inch, il percorso hardware è diverso e dovrebbe essere confermato separatamente prima dell'ordine.
Perché la guida dice di non rimuovere il buzzer originale?
Perché influisce sulla logica degli avvisi.Il buzzer originale del quadro strumenti fa parte della logica del quadro strumenti mantenuta. La sua rimozione può causare un guasto al quadro strumenti combinato dopo l'installazione.
Qual è il rischio fisico maggiore durante l'installazione?
Danni allo schermo causati dalla forza.Non premere sul pannello LCD per inserire l'unità e non serrare eccessivamente le viti dell'alloggiamento. Tieni il quadro strumenti dai bordi strutturali.
Cosa dovrei inviare a Ikagoo prima di ordinare?
Una foto nitida del tuo cruscotto originale e del quadro strumenti originale.È il modo più rapido per consentire al team tecnico di Ikagoo di confermare se la tua Tiguan segue esattamente questo percorso del quadro strumenti analogico MQB.
Dove devo rivolgermi se ho bisogno di aiuto per l'aggiornamento dopo l'installazione?
Usa il percorso di aggiornamento supportato.Per i sistemi compatibili che necessitano di assistenza per l'aggiornamento o di una risoluzione dei problemi più approfondita, vai al pacchetto di upgrade FixMyDash invece di riflashare per tentativi ed errori.
