Guida all'installazione dell'unità principale Android per Mercedes W221: 49 passaggi concreti, soluzioni per i problemi di audio e verifiche di compatibilità prima dell'acquisto
Guida all'installazione dell'unità principale Android per Mercedes Classe S W221: tutorial in 49 passaggi per NTG3.0 / NTG3.5
Questo tutorial iKAGOO illustra come si procede all'installazione di un'unità principale Android su una Mercedes-Benz Classe S W221, dall'ispezione del cruscotto al montaggio finale delle finiture. È rivolto ai proprietari di modelli W221 alla ricerca di una guida all’installazione di uno schermo Android su Mercedes W221, all’aggiornamento CarPlay per W221 NTG3.0 / NTG3.5, al mantenimento del sistema COMAND di serie, al collegamento audio AUX, al collegamento della scatola LVDS e alla risoluzione dei problemi relativi all’assenza di audio prima dell’acquisto o dell’installazione dell’aggiornamento.
La W221 non è una semplice radio universale di ricambio. Un corretto aggiornamento del sistema di navigazione Android in stile OEM deve tenere conto del sistema COMAND originale, dell’amplificatore di serie, del percorso in fibra ottica, del percorso audio AUX, del controller originale, dei comandi al volante, del segnale della telecamera, del percorso del display LVDS e dell’installazione sul cruscotto.
Esempi di installazione utilizzati in questa guida
Questa guida si basa su foto di riferimento relative all'installazione dell'unità principale Android per la Mercedes-Benz Classe S W221, sui punti chiave del percorso di cablaggio e sull'esperienza di verifica della compatibilità di iKAGOO per i veicoli NTG3.0 / NTG3.5. L'obiettivo non è solo quello di dimostrare che lo schermo può essere installato, ma anche di spiegare dove si presentano i veri rischi di installazione: rimozione delle finiture del cruscotto, accesso all'host di fabbrica, gestione della fibra ottica, percorso audio AUX, percorso del segnale LVDS, risposta del controller originale, comportamento della telecamera di fabbrica e test finale delle funzioni.
Basi scientifiche
- 49 foto di riferimento per l'installazione, organizzate in una guida passo dopo passo.
- Punti di controllo per l'installazione di cruscotto, finiture, display di serie, unità centrale, ingresso AUX, fibra ottica, linea di protocollo e LVDS del modello W221.
- Logica di verifica della compatibilità utilizzata da iKAGOO prima di consigliare la versione corretta del prodotto.
Punti chiave della revisione tecnica
- Montaggio del cruscotto della Mercedes-Benz Classe S W221 / V221.
- Verifica del modello COMAND NTG3.0 / NTG3.5 prima dell'acquisto.
- Audio AUX, fibra ottica, box LVDS, controller originale e limiti della procedura di risoluzione dei problemi della telecamera.
Limitazione importante
- Anche all’interno dello stesso anno di produzione del modello W221 possono esserci differenze relative all’impianto audio, alla telecamera, alla posizione del volante e alla storia dei precedenti interventi di cablaggio.
- La compatibilità definitiva non dovrebbe essere determinata esclusivamente in base all'intervallo di anni.
- Gli acquirenti sono pregati di inviare foto reali del veicolo prima di effettuare l'ordine.
In che modo questa guida aiuta i proprietari di W221 a prendere una decisione
Questa sezione è rivolta ai proprietari di Mercedes Classe S W221 che sono già in procinto di decidere se acquistare o installare un nuovo impianto. Anziché considerare l’aggiornamento come un semplice intervento di sostituzione dell’impianto stereo, essa distingue tre aspetti pratici: la scelta della giusta unità principale Android per la Mercedes W221, la comprensione della procedura di installazione e come evitare i problemi più comuni legati alla risoluzione dei guasti dello schermo Android della W221.
Prima di acquistare l'apparecchio
- Unità principale Android per Mercedes W221
- Schermo Android per Mercedes Classe S W221
- Aggiornamento CarPlay e Android Auto per W221
- Sistema di navigazione Android W221 da 12,3 pollici
- Acquista un impianto stereo Mercedes W221 con sistema Android
Prima di iniziare l'installazione
- Installazione dell'unità principale Android su Mercedes W221
- Installazione dello schermo Android W221 NTG3.0
- Adattamento del sistema di navigazione Android W221 NTG3.5
- Guida alla rimozione del cruscotto della Mercedes W221
- Guida al cablaggio dello schermo Android del modello W221
Se si verifica un problema dopo il cablaggio
- W221: lo schermo Android non emette alcun suono
- Collegamento audio AUX W221
- Collegamento della scatola LVDS W221
- La telecamera di serie della W221 non funziona
- Fissaggio originale COMAND per W221
| Domanda del proprietario | Risposta pratica | Perché è importante |
|---|---|---|
| L'unità principale Android per la W221 è plug-and-play? | No, non nel senso di un semplice accessorio. Si consiglia l'installazione da parte di un professionista. | La procedura prevede la rimozione delle finiture del cruscotto, la rimozione del display di serie, l'accesso all'unità centrale, i collegamenti AUX, in fibra ottica e LVDS, nonché i test di funzionamento. |
| Qual è il principale rischio legato all'installazione? | Assenza di audio, schermo nero, immagine LVDS instabile, problema alla telecamera o mancata risposta del controller originale. | La maggior parte dei problemi deriva dal percorso del cablaggio, dal percorso del segnale, dal percorso audio o da ipotesi errate sulla compatibilità. |
| Cosa bisogna verificare prima dell'acquisto? | NTG3.0 / NTG3.5, cruscotto, controller, impianto audio, percorso delle telecamere, LHD/RHD e foto dei connettori. | L'anno di produzione da solo non è sufficiente per confermare la versione corretta del prodotto. |
| Who is this upgrade best for? | I proprietari di una W221 che desiderano un rinnovamento completo dell'abitacolo, non solo l'opzione CarPlay più economica. | Il valore risiede nell'interfaccia Android widescreen, nell'installazione in stile OEM, nella corretta integrazione e nel percorso di assistenza. |
Compatibilità con i veicoli e criteri di selezione degli acquirenti
Questa guida è destinata ai proprietari di Mercedes-Benz Classe S W221 che desiderano sostituire il sistema di navigazione di serie NTG3.0 o NTG3.5 con un'unità principale Android da 12,3 pollici o uno schermo di navigazione Android. È utile per i proprietari dei modelli S350, S400 Hybrid, S450, S500, S550, S600, S63 AMG, S65 AMG e V221 a passo lungo, ma la compatibilità definitiva deve comunque essere verificata sull’auto stessa.
| Veicolo principale | Mercedes-Benz Classe S W221 / Mercedes Classe S W221 / Mercedes S-Klasse W221 / Mercedes Classe S W221 |
|---|---|
| Obiettivo comune del sistema | COMAND NTG3.0 / NTG3.5, verificato tramite le foto originali del menu e del cruscotto, anziché solo in base al nome del modello. |
| Aggiornamento ricercato dagli acquirenti | Unità principale Android per Mercedes W221, schermo Android per W221, aggiornamento CarPlay per W221, navigatore Android da 12,3 pollici per W221, installazione impianto stereo Android per W221. |
| Foto da inviare prima di effettuare l'ordine | Foto della parte anteriore del cruscotto, foto dello schermo di serie, foto del menu COMAND, foto del comando sulla console centrale, disposizione con guida a sinistra/a destra, informazioni sull'impianto audio e sull'amplificatore, stato della telecamera e, se disponibili, foto dei connettori. |
| Non questo tutorial | Questa guida non illustra come sostituire il quadro strumenti digitale. È dedicata invece alla procedura di installazione dell’unità principale Android o dello schermo di navigazione Android. |
| Elemento di conferma | Perché è importante per l'installazione dell'unità principale Android sul modello W221 |
|---|---|
| Sistema NTG3.0 / NTG3.5 | Influisce sul percorso di visualizzazione LVDS, sul comportamento originale del sistema COMAND, sul percorso del cablaggio e sulla configurazione del prodotto. |
| Forma originale del cruscotto e dello schermo | Verifica se il telaio fisico dello schermo e lo stampo del cruscotto corrispondono al veicolo. |
| Comando della console centrale | Aiuta a verificare se sia possibile mantenere il comportamento originale del pannello di controllo e come debba essere gestito il cambio di linea di protocollo. |
| Disponibilità AUX / AMI | Riguarda l'uscita audio su Android e le operazioni comuni di risoluzione dei problemi relativi all'assenza di suono. |
| Amplificatore di fabbrica e fibra ottica | Una gestione errata delle fibre o un percorso errato dell'amplificatore possono causare l'assenza di audio o problemi di comunicazione audio di fabbrica. |
| Telecamera di retromarcia di fabbrica | La posizione della telecamera dipende dal percorso originale della telecamera e dal kit selezionato. |
| Configurazione LHD / RHD | La posizione dello sterzo può influire sul montaggio delle finiture del cruscotto, sul percorso dei cavi e sull'accessibilità per l'installazione. |
| Precedente cablaggio aftermarket | Le vecchie modifiche possono alterare il percorso previsto del cablaggio e aumentare i rischi legati all'installazione. |
Tutorial in 49 passaggi per l'installazione di un'unità principale Android Mercedes W221
Il tutorial riportato di seguito suddivide ogni fase dell'installazione in passaggi distinti. La struttura è organizzata secondo una logica professionale: prima controllare il cruscotto originale, poi aprire il rivestimento, rimuovere il display di serie e l'unità centrale, occuparsi del cablaggio audio/display/comandi della W221, installare la struttura dello schermo di grandi dimensioni, testare le funzioni e, infine, richiudere il cruscotto.

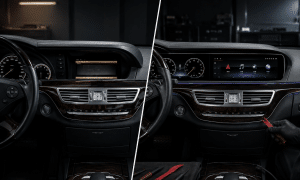

Fase 1: Verificare il risultato desiderato e il layout originale della dashboard
Esamina il percorso di installazione dell'unità principale Android per la W221
Questa prima immagine di riferimento definisce il contesto di installazione previsto: un aggiornamento del sistema di navigazione Android su una Mercedes Classe S W221, non una sostituzione universale dello schermo.
- Controlla: Stile originale del cruscotto e previsto montaggio su schermi di grandi dimensioni.
- Perché è importante: Le aspettative dell'acquirente devono corrispondere al percorso effettivo di installazione del modello W221.
Verificare la posizione originale del cruscotto prima dello smontaggio
Prima di intervenire sulla plancia, confronta lo schermo originale, l’area COMAND, il controller centrale e la forma del cruscotto con lo schema di installazione dell’unità principale Android per W221 supportata.
- Controlla: Menu NTG3.0 / NTG3.5, configurazione LHD/RHD, tipo di controller.
- Perché è importante: Un'identificazione errata del sistema può causare l'utilizzo di un cablaggio errato o un percorso LVDS/audio errato.
Sganciare il rivestimento del cruscotto sul lato sinistro
Inizia dalla modanatura laterale per aprire il primo punto di accesso al cruscotto. Utilizza un attrezzo in plastica per modanature e sgancia gradualmente le clip.
- Controlla: resistenza del pannello, direzione della clip, età del trim.
- Rischio: Forzare le vecchie modanature può rompere le clip o graffiare le superfici a vista.
Rimuovere la prima vite di fissaggio visibile
Una volta aperta la modanatura, rimuovere la vite visibile prima di passare al pannello successivo. Non esercitare una forza maggiore per sollevare un pannello bloccato.
- Controlla: tipo di vite e posizione originale.
- Abitudine professionale: Conservare le viti in base alla loro posizione per un corretto rimontaggio.
Sganciare il rivestimento del cruscotto sul lato destro
Aprire il rivestimento destro dopo aver allentato quello sinistro. In questo modo si garantisce un accesso equilibrato al cruscotto e si riducono le sollecitazioni irregolari.
- Controlla: clip nascoste e punti di fissaggio.
- Perché è importante: La rimozione accurata delle finiture influisce sull'aspetto finale in stile OEM.
Rimuovere le viti di fissaggio successive del cruscotto
Continuare a rimuovere le viti lungo il percorso visibile sul cruscotto. In questo modo si preparano la presa d’aria e l’area inferiore del display per una rimozione in sicurezza.
- Controlla: viti lungo i bordi delle finiture e i giunti dei pannelli.
- Rischio: Le viti mancanti possono causare la rottura delle finiture se tirate.
Fase 2: Prese d'aria, pannello climatizzatore e cornice della zanzariera
Rimuovere con cautela la bocchetta dell'aria condizionata
L'area di ventilazione consente l'accesso alla parte inferiore del parabrezza. Mantenere l'angolo dell'utensile da rifinitura poco inclinato per evitare di lasciare segni sul bordo visibile del cruscotto.
- Controlla: sblocco della clip di sfiato e pressione della modanatura circostante.
- Rischio: clip di fissaggio delle bocchette rotte o finiture graffiate.
Rimuovere le viti di fissaggio della zona di ventilazione
Queste viti fissano la sezione successiva della cornice. Rimuovendole per prime si evita di esercitare una forza eccessiva sul pannello del climatizzatore e sulla cornice dello schermo.
- Controlla: profondità e posizione della vite.
- Perché è importante: Il cruscotto della W221 presenta finiture a strati, non un unico pannello separato.
Sbloccare il pannello di controllo della climatizzazione
Spostare il pannello solo dopo aver sbloccato i punti di fissaggio. Il pannello climatizzatore deve essere protetto poiché fa parte della configurazione finale del cruscotto.
- Controlla: posizione del connettore e allineamento del pannello.
- Rischio: pannello allentato o cavo incastrato durante il rimontaggio.
Rimuovere la modanatura inferiore sotto il parabrezza di serie
Questa modanatura inferiore copre il percorso dei fissaggi successivo per l'area del display di serie. Rimuoverla prima di intervenire sulla modanatura superiore dello schermo.
- Controlla: bordo rifilato e punti di fissaggio.
- Perché è importante: La modanatura inferiore danneggiata compromette l'aspetto finale in stile OEM.
Iniziare a rimuovere il rivestimento superiore del cruscotto
La modanatura superiore deve essere estratta in modo uniforme prima di poter accedere al display di fabbrica. Non piegare un lato mentre l'altro è ancora bloccato.
- Controlla: lancio della clip su tutta la gamma di modelli.
- Rischio: tensione irregolare del rivestimento o deformazione del pannello.
Continuare a srotolare la fascia superiore in modo uniforme
Lavorare lungo tutto il bordo con piccoli movimenti. Una pressione controllata mantiene il pannello dritto e protegge la finitura visibile dell'abitacolo.
- Controlla: se la modanatura si muove in modo uniforme.
- Abitudine professionale: interrompere l'operazione se un lato oppone maggiore resistenza rispetto all'altro.
Completare la rimozione del rivestimento superiore
Una volta rimossa la cornice, riponila su una superficie protetta. Eventuali graffi in questa zona saranno visibili dopo l'installazione dello schermo Android.
- Controlla: clip di fissaggio e linguette di montaggio.
- Perché è importante: L'installazione finale su grande schermo richiede una cornice pulita attorno ad essa.
Rimuovere le viti originali del pannello di controllo
Queste viti fissano la sezione di comando originale. Rimuovendole, si prepara il pannello per spostarlo in sicurezza senza tirare i connettori nascosti.
- Controlla: posizione delle viti e gioco del cavo.
- Rischio: Tirare il pannello mentre è ancora fissato può danneggiare i supporti.
Fase 3: Rimuovere il pannello di controllo di serie, il display e la sezione del cruscotto
Rimuovere il pannello di controllo originale
Il pannello di controllo di fabbrica fa parte del percorso di interazione del modello W221. Spostarlo con cautela e prendere nota della posizione dei connettori prima di scollegare qualsiasi cavo.
- Controlla: bloccaggi dei connettori e percorso originale dei cavi.
- Rischio: Guasto del controller originale se i connettori vengono inseriti con forza.
Rimuovere le viti di fissaggio dello schermo montate in fabbrica
Sostenere lo schermo mentre si svitano le viti. Una volta rimosse le viti di fissaggio, lo schermo non deve rimanere appeso ai cavi.
- Controlla: visualizzare le posizioni dei dispositivi di fissaggio.
- Perché è importante: La rimozione della protezione di fabbrica mette a nudo il percorso del segnale del display.
Scollegare e rimuovere il display di serie
Sbloccare il fermo del connettore del display prima di rimuovere lo schermo originale. Non tirare dal corpo del cavo.
- Controlla: orientamento del connettore e linguetta di bloccaggio.
- Rischio: Un connettore del display danneggiato può causare problemi di schermo nero.
Rimuovere le viti di fissaggio del cruscotto
La struttura del display di grandi dimensioni richiede spazio libero attorno allo strumento e alla zona del display. Rimuovere queste viti prima di spostare la sezione del cruscotto.
- Controlla: posizioni delle viti intorno alla zona dello strumento.
- Rischio: L'impostazione forzata di questa sezione può influire sull'allineamento finale dello schermo.
Scollegare e rimuovere la sezione originale del cruscotto
Scatta delle foto prima di scollegare il cavo. Questo aiuterà iKAGOO o l'installatore a verificare il percorso del connettore di fabbrica qualora fosse necessario effettuare una ricerca guasti in un secondo momento.
- Controlla: posizioni dei connettori di fabbrica e lunghezza dei cavi.
- Perché è importante: Un cablaggio tracciabile riduce i tempi di diagnosi.
Fase 4: Aprire il pannello di controllo centrale e l'area dell'unità principale di fabbrica
Rimuovere la prima vite di fissaggio del comando centrale
È necessario aprire il vano di comando centrale per accedere ai cavi più interni del sistema COMAND e dell'unità principale. Iniziare dalla vite di fissaggio visibile.
- Controlla: posizione delle viti e movimento del pannello.
- Rischio: sollecitazione del pannello se viene rilasciato solo un lato.
Rimuovere la seconda vite di fissaggio del comando centrale
Rimuovere la vite corrispondente prima di sollevare il pannello centrale. In questo modo si evita che il pannello si deformi durante la rimozione.
- Controlla: entrambe le parti sono state completamente liberate.
- Abitudine professionale: Tenere insieme le viti accoppiate.
Rimuovere il pannello di controllo centrale originale
Sollevare il pannello esercitando una pressione controllata e verificare che il cavo non sia troppo lasco. Il controller di serie può continuare a essere utilizzato anche dopo l'aggiornamento dello schermo Android.
- Controlla: percorso del cavo e tensione del connettore.
- Rischio: malfunzionamento del controller originale dovuto a cavi allentati o sottoposti a tensione eccessiva.
Estrarre la scheda CD / host trim
Questa modanatura copre l'area di alloggiamento di serie. È importante proteggere la superficie, poiché rimane visibile dopo il rimontaggio.
- Controlla: orientare la clip e rifinire i bordi.
- Perché è importante: Una rifinitura accurata garantisce un risultato finale professionale.
Rimuovere la prima vite dell'area host di fabbrica
Prima di accedere al cablaggio, è necessario sganciare completamente l'unità ospitante. Non tirare in avanti l'unità di serie finché le viti sono ancora montate.
- Controlla: posizione della vite di fissaggio e tenuta della staffa.
- Rischio: staffa piegata o cavi di serie danneggiati.
Rimuovere la seconda vite di serie dell'area host
Sganciare il punto di fissaggio opposto per liberare l'unità principale in modo uniforme. Ciò riduce la pressione sull'unità e sulle finiture circostanti.
- Controlla: Entrambe le punte delle viti sono aperte.
- Perché è importante: Anche questa versione protegge l'unità COMAND di serie.
Rimuovere il pannello di rivestimento del telaio
La rimozione di questo pannello crea spazio per l'unità principale e per il percorso dei cavi di collegamento dell'unità principale Android.
- Controlla: clip di fissaggio e spazio libero per i cavi.
- Rischio: finiture allentate o rumori in caso di clip danneggiate.
Allentare le viti originali dell'unità principale
Sostenere l'unità principale di serie mentre si allentano le viti. Il cablaggio situato dietro l'unità non deve sostenere il peso della stessa.
- Controlla: cavo in eccesso dietro l'unità di serie.
- Rischio: danni alla fibra ottica o al connettore.
Rimuovere l'unità principale originale per accedere al cablaggio
Questo è il punto di accesso per i collegamenti più importanti: fibra ottica, audio AUX, cavo di trasferimento, linea di protocollo e segnale LVDS.
- Controlla: disposizione dei connettori della fabbrica prima di scollegarli.
- Perché è importante: La maggior parte dei problemi legati all'assenza di audio o di immagini ha origine in quest'area.
Fase 5: Gestione della fibra ottica, dell'audio AUX, della linea di protocollo e del modulo LVDS
Maneggiare il cavo in fibra ottica originale
Il sistema audio e di comunicazione di serie del modello W221 può dipendere dal percorso della fibra ottica. Assicurarsi che la fibra sia inserita e instradata correttamente.
- Controlla: posizione del connettore in fibra ottica e raggio di curvatura.
- Rischio: assenza di audio o problemi di comunicazione con il sistema audio di serie.
Collegare il cavo di trasferimento dell'unità principale Android
Il cavo di trasferimento funge da ponte tra il sistema di fabbrica e lo schermo Android. Verificare l'orientamento del connettore e l'allineamento dei pin prima di bloccarlo.
- Controlla: orientamento del connettore e inserimento completo.
- Rischio: alimentazione instabile, perdita delle funzioni originali o guasto dei sistemi di controllo.
Collegare la porta audio AUX
Il collegamento AUX è un punto di controllo fondamentale in caso di assenza di audio sullo schermo Android della W221. Verificare il collegamento AUX e la selezione della sorgente prima di chiudere il cruscotto.
- Controlla: Presa AUX, sorgente audio e percorso dell'amplificatore.
- Rischio: Android si avvia normalmente, ma non emette alcun suono.
Cambiare l'altoparlante di navigazione / il percorso audio
Questo passaggio definisce le modalità di instradamento della navigazione Android e dell'audio di sistema. Verificare l'uscita audio prima di reinstallare qualsiasi rivestimento.
- Controlla: percorso selezionato e uscita audio.
- Perché è importante: Un percorso audio errato è uno dei reclami più frequenti relativi all'installazione.
Modifica la riga relativa al protocollo originale del pannello di controllo
La linea di protocollo influisce sul comportamento del controller di fabbrica. Non effettuare alcuna modifica a caso; verificare il percorso di cablaggio fornito e l'esatta configurazione del W221.
- Controlla: connettore di protocollo e risposta originale del controller.
- Rischio: Il funzionamento originale della manopola o del pulsante potrebbe non funzionare correttamente.
Collegare il dispositivo LVDS esterno
L'unità LVDS è responsabile dell'integrazione del segnale video. Fissare l'unità e verificare che il cavo non sia allentato né sottoposto a tensione.
- Controlla: Fissaggio del cavo LVDS e stabilità dell'immagine.
- Rischio: schermo nero, sfarfallio o percorso di visualizzazione originale instabile.
Fase 6: Installare la struttura del display di grandi dimensioni e i componenti originali della plancia
Installare la staffa di montaggio per schermi di grandi dimensioni
La staffa garantisce la stabilità e l'allineamento definitivi dello schermo. Posizionarla correttamente prima di inserire il gruppo schermo Android.
- Controlla: posizione delle staffe, fori per le viti e sistemazione sul cruscotto.
- Rischio: montaggio irregolare dello schermo o rumore dovuto alle vibrazioni.
Rimuovere le viti originali della plancia
In questo modo si prepara l'area degli strumenti per il trasferimento o l'integrazione con la struttura a grande schermo.
- Controlla: posizione delle viti e supporto del cruscotto.
- Perché è importante: Un trasferimento corretto mantiene la coerenza della disposizione dell'abitacolo.
Rimuovere la cornice decorativa del contatore
La cornice decorativa influisce sull'effetto visivo finale di transizione tra la sezione originale dello strumento e la struttura dello schermo Android.
- Controlla: clip del telaio e stato delle finiture.
- Rischio: allineamento non corretto o spazi visibili dopo l'installazione.
Caricare il cruscotto originale nello stampo per schermi di grandi dimensioni
Questa operazione mantiene la disposizione originale degli strumenti, consentendo al contempo allo schermo Android, più ampio, di integrarsi nel cruscotto della W221.
- Controlla: spazio tra i pannelli e i connettori.
- Perché è importante: Questo è ciò che distingue un'installazione in stile OEM da un risultato "alla buona", in stile tablet.
Installare la staffa originale del cruscotto
Fissare la staffa in modo uniforme, in modo che la sezione dello strumento rimanga stabile e non si sposti dopo l'installazione del rivestimento del cruscotto.
- Controlla: bloccaggio delle viti e stabilità della staffa.
- Rischio: vibrazioni, disallineamento o pressione di assetto.
Collegare gli indicatori originali e lo schermo Android
Prima di fissare lo schermo, assicurarsi che tutti i connettori abbiano un po’ di gioco e non siano incastrati dietro la struttura del display.
- Controlla: connettore per misuratore, connettore per schermo Android, pressione del cavo.
- Rischio: Funzionamento intermittente a seguito delle vibrazioni causate dalla guida.
Fissare le viti grandi dello schermo Android
Serrare la griglia solo dopo aver verificato il corretto posizionamento, l'innesto dei connettori e lo spazio libero per i cavi. Un risultato finale pulito dipende sia dal cablaggio che dall'allineamento meccanico.
- Controlla: montaggio a filo, tensione delle viti, spazio libero per i cavi.
- Rischio: distanza irregolare tra le maglie dello schermo o danni al cavo.
Fase 7: Prova di funzionamento, rimontaggio e risultato finale dell'installazione
Dopo aver effettuato i test, reinstallare il pannello di controllo del climatizzatore
Non reinstallare questo pannello finché non siano state verificate l'alimentazione dello schermo, la reattività al tocco, la stabilità dell'immagine e l'uscita audio di base.
- Controlla: disposizione dei pannelli e stato dei connettori.
- Rischio: un inutile lavoro di rifinitura se si fosse saltata la fase di collaudo.
Serrare le viti del pannello climatizzatore
Utilizzare le viti giuste nelle posizioni corrette. Un serraggio eccessivo può deformare la modanatura o causare un posizionamento irregolare del pannello.
- Controlla: posizione delle viti e allineamento del pannello.
- Perché è importante: La qualità del rimontaggio influisce sulla fiducia dei clienti.
Reinstallare le bocchette dell'aria condizionata
Reinstallare le bocchette di ventilazione dopo aver verificato che la cornice circostante sia posizionata correttamente e che nessun cavo sia rimasto incastrato dietro l'apertura.
- Controlla: Blocco della clip di ventilazione e allineamento del bordo del cruscotto.
- Rischio: sfiato allentato o fessura visibile nel pannello.
Installare la cover superiore decorativa per lo schermo Android
Il coperchio superiore completa il design in stile OEM. Verificare che si adatti correttamente sia dal lato del conducente che da quello del passeggero prima di bloccarlo.
- Controlla: allineamento della copertina e adattamento dei bordi.
- Perché è importante: Questo è uno dei primi dettagli che il proprietario nota.
Serrare le viti decorative del coperchio superiore
Fissare il coperchio dopo aver verificato l'allineamento. L'obiettivo è ottenere un montaggio saldo e preciso, senza spazi vuoti né segni di pressione.
- Controlla: serraggio delle viti e stabilità del coperchio.
- Rischio: rumori o disallineamenti evidenti dopo la guida.
Installare il copriforo per la vite
Questo elemento di rifinitura nasconde i segni di montaggio e completa la finitura dell'abitacolo. Nei interni della Classe S, anche i piccoli dettagli contano.
- Controlla: rivestimento dei sedili e delle superfici di rifinitura.
- Perché è importante: evita che il lavoro di ristrutturazione sembri incompiuto.
Esaminare da vicino la finitura finale
Controllare gli spazi vuoti, l’allineamento delle sedute, la perfetta aderenza dei pannelli ed eventuali segni di pressione. La rifinitura finale deve apparire accurata e professionale.
- Controlla: bordo dello schermo, copertura superiore, alloggiamento della presa d'aria e modanatura inferiore.
- Rischio: Una scarsa vestibilità riduce la fiducia dell'acquirente, anche se i componenti elettronici funzionano correttamente.
Conferma il risultato relativo all'unità principale Android W221 completata
Il risultato finale dovrebbe garantire un'interfaccia moderna in formato widescreen, mantenendo al contempo il corretto percorso di integrazione W221 concordato prima dell'acquisto.
- Controlla: Avvio di Android, funzionalità touch, audio, fotocamera, comandi al volante, comandi originali e comportamento in modalità sospensione/riattivazione.
- Azione dell'acquirente: effettua l'ordine solo dopo che le tue foto precise della W221 saranno state esaminate.
Lista di controllo per il test delle funzioni prima della chiusura del dashboard
L'installazione di un'unità principale Android Mercedes W221 non è completa quando lo schermo si accende. Si considera completa solo dopo aver verificato il funzionamento delle funzioni originali del veicolo, delle funzioni Android, del percorso audio, del segnale di visualizzazione, del comportamento della telecamera e della risposta dei comandi, prima della chiusura definitiva delle finiture.
Prova prima del rimontaggio definitivo
- Avvio dello schermo Android e reattività al tocco.
- Connessione wireless CarPlay / Android Auto, se supportata dall'unità selezionata.
- Uscita audio AUX e sorgente audio selezionata.
- Stabilità dell'immagine LVDS senza sfarfallio né schermo nero.
- Percorso di visualizzazione COMAND originale, se supportato dal kit.
- Display della telecamera di serie, se presente.
- Comandi al volante, se supportati.
- Risposta del controller originale e del pannello centrale.
- Comportamento di sospensione/riattivazione dell'accensione.
Non chiudere il rivestimento se
- Lo schermo dell'Android non emette alcun suono.
- Il display non visualizza alcuna immagine oppure il segnale LVDS è instabile.
- Il pannello di controllo originale non risponde.
- La fotocamera di serie non viene visualizzata correttamente.
- I pulsanti sul volante non vengono riconosciuti.
- Il modulo LVDS o il cavo di trasferimento è allentato.
- Ogni connettore è sottoposto a tensione.
- Eventuali avvisi vengono visualizzati dopo la connessione.
Problemi comuni relativi allo schermo Android della Mercedes W221 dopo l'installazione
Lo schermo Android della Mercedes W221 non emette alcun suono
Verificare innanzitutto il collegamento audio AUX, la sorgente audio selezionata, il percorso degli altoparlanti del sistema di navigazione, il percorso dell'amplificatore e il corretto collegamento della fibra ottica. Non chiudere il cruscotto finché non si è verificato il funzionamento dell'audio Android e dell'audio del sistema di navigazione.
Lo schermo Android del modello W221 non visualizza alcuna immagine oppure l'immagine è instabile
Ricontrollare la scatola LVDS, il cavo del display, il collegamento di alimentazione e la tensione del cavo. Uno schermo nero o un'immagine tremolante devono essere considerati come un problema di cablaggio o di segnale e non devono essere ignorati.
La fotocamera di serie non funziona
Il mantenimento della telecamera di serie dipende dal percorso originale della telecamera e dal kit selezionato. Se l'immagine non viene visualizzata, inviare a iKAGOO l'immagine della telecamera di serie, la foto del cablaggio posteriore e un breve video.
Il controller originale non risponde
Verificare la commutazione delle linee di protocollo, il corretto inserimento del cavo di trasferimento e la posizione originale del connettore del pannello di controllo. Non dare per scontato che tutti i modelli W221 utilizzino lo stesso percorso di controllo.
Informazioni su iKAGOO: aggiornamenti per l'elettronica di bordo in stile OEM che privilegiano la compatibilità
iKAGOO si concentra su aggiornamenti dell'elettronica automobilistica in stile OEM per i proprietari che desiderano un abitacolo moderno senza trasformare il veicolo in un rischioso progetto di cablaggio universale. Per i proprietari di Mercedes-Benz Classe S W221, il valore non risiede solo nello schermo Android in sé. Il vero valore sta nella combinazione di verifica della compatibilità specifica per il veicolo, corretta selezione dei prodotti, consapevolezza dei rischi legati all’installazione e assistenza post-vendita per la risoluzione dei problemi.
Per l'aggiornamento dell'unità principale Android di una W221, iKAGOO non considera la dicitura “Mercedes W221 2006–2013” come un'informazione sufficiente. Il sistema COMAND originale, il menu NTG3.0 / NTG3.5, la disposizione di serie del cruscotto, i comandi della console centrale, il percorso della fibra ottica, il percorso audio AUX, il segnale video LVDS, la telecamera di serie, i comandi al volante e la storia precedente del cablaggio possono tutti influire sul risultato finale dell’installazione.
Processo di acquisto incentrato sulla compatibilità
Prima di consigliare l'unità principale Android Mercedes W221 più adatta, iKAGOO chiede agli acquirenti di fornire foto reali del veicolo. Ciò riduce il rischio di scegliere un cablaggio non compatibile e aiuta a verificare se l'auto corrisponde al percorso di installazione previsto per i modelli NTG3.0 / NTG3.5.
- Foto del cruscotto e dello schermo originale.
- Foto del menu COMAND.
- Foto del controller della console centrale.
- Informazioni relative all'audio, alla fotocamera e ai connettori, se disponibili.
Filosofia di aggiornamento in stile OEM
L'obiettivo di iKAGOO è quello di offrire un aggiornamento moderno che rispetti comunque il veicolo originale. Un buon sistema di navigazione Android installato a posteriori su una W221 dovrebbe apparire perfettamente integrato, mantenere pulito il cruscotto ed evitare modifiche inutili e irreversibili, purché si utilizzino il kit e la procedura di installazione corretti.
- Interfaccia Android moderna con schermo panoramico.
- Aspetto del cruscotto in stile "factory".
- Sgomberare l'area di installazione.
- Test funzionali prima del rimontaggio finale.
Assistenza dopo l'avvio dell'installazione
Se l'installatore riscontra l'assenza di audio, uno schermo nero, un'immagine LVDS instabile, un problema con la telecamera o un problema con la risposta dei comandi originali, iKAGOO può esaminare le foto o i brevi video dell'installazione e fornire indicazioni su come procedere con la risoluzione del problema.
- Analisi delle connessioni AUX e del percorso del segnale audio.
- Controllo del segnale LVDS e del segnale video.
- Analisi delle fibre ottiche e dei cavi di trasferimento.
- Risoluzione dei problemi relativi alla telecamera e ai comandi al volante.
Giudizio finale sull'acquisto: iKAGOO – Tre indicatori per questo aggiornamento del modello W221
Dopo aver esaminato le prove relative all'installazione in 49 passaggi, la decisione di acquisto risulta più chiara: questo upgrade dell'unità principale Android per Mercedes W221 offre un elevato valore in termini di esperienza di guida, ma deve essere acquistato e installato come retrofit in stile OEM, che richiede particolare attenzione alla compatibilità, e non come un semplice schermo Android universale.
Necessità di aggiornamento
Ottimi motivi per passare al modello superiore
Questo aggiornamento rappresenta un grande vantaggio per i proprietari di modelli W221 che desiderano un abitacolo moderno, un display di navigazione più ampio, CarPlay e Android Auto wireless, riproduzione multimediale via Bluetooth, navigazione tramite app e un'interfaccia di guida più aggiornata rispetto al sistema COMAND originale.
- Livello attuale: Ottimi motivi per l'aggiornamento.
- Miglior acquirente: Proprietari di W221 che intendono tenere l'auto e desiderano un vero e proprio rinnovamento dell'abitacolo.
- Motivo della detrazione: non è la scelta migliore per chi cerca semplicemente il modulo CarPlay più economico.
- Significato di "acquirente": Vale la pena acquistarlo se l'obiettivo è un aggiornamento completo in termini di aspetto grafico e usabilità.
- Standard: Standard di aggiornamento iKAGOO
Compatibilità con il veicolo originale
Requisito relativo al pass confermato da foto
La compatibilità con il modello W221 non può essere determinata esclusivamente in base alle indicazioni “Classe S 2006–2013” o “NTG3.0 / NTG3.5”. Il punteggio minimo richiesto è 95/100, previa conferma tramite foto del veicolo. In assenza di foto del cruscotto, del sistema COMAND, dell’impianto audio, della telecamera, dell’LVDS, dell’AUX e dei connettori, il punteggio finale non deve essere considerato confermato.
- Livello attuale: Obiettivo 95/100 dopo la corretta conferma del veicolo.
- Non definitivo fino al: Sono state verificate le foto reali del cruscotto della W221, del menu COMAND, del controller, dell'impianto audio, della telecamera e dei connettori.
- Principale rischio di deduzione: versione di serie, amplificatore, percorso delle telecamere, configurazione con guida a sinistra/a destra o precedenti interventi di cablaggio aftermarket.
- Significato di "acquirente": Inviare le foto prima dell'acquisto per evitare che il cavo non sia quello giusto, che non ci sia audio o immagine, o che il comando originale non funzioni.
- Standard: Standard di compatibilità con i veicoli iKAGOO Original
Livello di facilità di installazione
L4 • Si consiglia l'installazione da parte di un professionista
Non si tratta di un semplice intervento di installazione di un accessorio. Il tutorial illustra la rimozione completa dei rivestimenti del cruscotto, la rimozione del display di serie, l’accesso all’unità centrale, la gestione delle fibre ottiche, il collegamento audio AUX, la commutazione degli altoparlanti del sistema di navigazione, la commutazione delle linee di protocollo, il collegamento della scatola LVDS esterna, il montaggio delle staffe e il collaudo delle funzioni.
- Livello attuale: L4 — Si consiglia l'installazione da parte di un professionista.
- Programma di installazione consigliato: installatore professionista di sistemi elettronici per auto o tecnico esperto nel retrofit di veicoli Mercedes.
- Motivo della detrazione: lavori di rifinitura approfonditi, fibra ottica, AUX, LVDS, linea di protocollo e test funzionali.
- Condizione di arresto: incompatibilità dei connettori, assenza di audio, schermo nero, immagine LVDS instabile, malfunzionamento della fotocamera o mancata risposta del controller originale.
- Standard: Guida alla difficoltà di installazione di iKAGOO
| Indicatore | Punteggio / Livello | Motivo | Azione dell'acquirente |
|---|---|---|---|
| Necessità di aggiornamento | 88/100 • Ottimi motivi per passare a una versione superiore | L'interfaccia COMAND originale della W221 risulta ormai superata rispetto a uno schermo Android da 12,3 pollici dotato di navigatore, CarPlay/Android Auto, riproduzione multimediale via Bluetooth e supporto per le app. | Vale la pena acquistarlo se il proprietario desidera rinnovare completamente l'abitacolo e intende tenere l'auto. |
| Compatibilità con il veicolo originale | Obiettivo 95/100 • Requisito di superamento confermato da foto | La compatibilità con il modello W221 dipende dalla conferma della presenza di NTG3.0 / NTG3.5, dalla disposizione del cruscotto, dall'impianto audio, dalla fibra ottica, dall'ingresso AUX, dall'interfaccia LVDS, dalla telecamera e dai comandi originali. | Prima di effettuare l'ordine, inviare le foto del cruscotto, del menu COMAND, del controller, dello schermo, dell'impianto audio, della telecamera e dei connettori. |
| Livello di facilità di installazione | 58/100 facilità • L4: si consiglia l'installazione da parte di un professionista | Il lavoro comprende la rimozione completa delle finiture, l'accesso al sistema centrale di serie, l'instradamento dei cavi di segnale delicati, il montaggio delle staffe e il collaudo del funzionamento prima del rimontaggio. | Rivolgersi a un installatore professionista. Non chiudere il cruscotto finché non siano stati verificati l'audio, l'immagine, la telecamera, i comandi e la stabilità del sistema LVDS. |
Nota di revisione tecnica
La presente guida all'installazione dell'unità principale Android per Mercedes W221 è stata verificata dal team tecnico di iKAGOO per quanto riguarda la compatibilità dell'unità principale Android con il modello specifico del veicolo, l'adattamento al cruscotto, il collegamento audio AUX e in fibra ottica, il percorso del segnale LVDS, il mantenimento della telecamera di serie, il funzionamento dei comandi originali e i limiti di rischio legati all'installazione.
| A cura di | Team tecnico di iKAGOO |
|---|---|
| Approfondimento tecnico | Compatibilità dell'unità principale Android Mercedes-Benz W221, conferma NTG3.0 / NTG3.5, percorso audio AUX, gestione della fibra ottica, collegamento della scatola LVDS, comportamento della telecamera di serie e risposta del controller originale. |
| Ultima revisione | 10 luglio 2026 |
| Consiglio dell'acquirente | Prima di effettuare l'ordine, inviate delle foto reali del veicolo. Non basatevi esclusivamente sull'anno di produzione, sul nome dell'allestimento o sulle dichiarazioni di compatibilità riportate sui siti di vendita online. |
| Pagine iKAGOO pertinenti | Compatibilità e installazione · Politica di garanzia · Rimborsi e resi · Informazioni su iKAGOO |
Domande frequenti: Installazione dell'unità principale Android su Mercedes W221
Questa unità principale Android è compatibile con tutte le Mercedes Classe S W221?
No. La compatibilità con il modello W221 deve essere verificata in base al modello specifico dell'auto. Il cruscotto originale, la versione del sistema COMAND, l'impianto audio, il percorso della telecamera, la disposizione dei connettori, la posizione del volante ed eventuali modifiche precedenti al cablaggio possono influire sul percorso di installazione corretto.
Lo schermo Android della Mercedes W221 è plug-and-play?
No, non nel senso di un semplice accessorio. Questo tutorial illustra la rimozione completa del cruscotto, la rimozione del display di serie, l'accesso al modulo originale, la gestione della fibra ottica, l'instradamento dell'audio AUX, la commutazione della linea di protocollo, il collegamento della scatola LVDS, il montaggio della staffa e il collaudo completo delle funzioni.
Posso installare da solo un'unità principale Android per W221?
Di solito non è consigliato a chi si avvicina per la prima volta al fai da te. Si tratta di un intervento più simile a un'installazione professionale di livello L4, poiché il cruscotto e il percorso dei cavi sono parti delicate. È più sicuro rivolgersi a un installatore professionista di elettronica per auto.
Perché lo schermo Android della mia Mercedes W221 non emette alcun suono?
Nella maggior parte dei casi in cui non si sente alcun suono, è opportuno verificare il routing AUX, la sorgente audio selezionata, il percorso dell'audio verso gli altoparlanti del sistema di navigazione, il percorso dell'amplificatore e il collegamento in fibra ottica. Non chiudere il cruscotto finché non si sente il segnale acustico.
Perché lo schermo Android della W221 non visualizza alcuna immagine?
Verificare che la casella LVDS sia selezionata, il cavo del display, il collegamento di alimentazione e la tensione del cavo. Uno schermo nero o un'immagine instabile indicano solitamente che è necessario verificare il percorso del segnale prima della chiusura del rivestimento.
Il sistema COMAND originale funzionerà ancora?
Dipende dal kit scelto e dalla configurazione del veicolo. È necessario verificare il funzionamento originale del sistema prima di effettuare l'ordine e testarlo durante l'installazione.
La telecamera di retromarcia di serie funzionerà dopo l'aggiornamento ad Android?
Dipende dalla configurazione predefinita della fotocamera e dal metodo di integrazione. Inviare le informazioni relative alla telecamera e testarla prima del rimontaggio definitivo della struttura.
Quali foto dovrei inviare prima di acquistare l'unità principale Android per Mercedes W221?
Invia le foto del cruscotto, dello schermo originale, del menu COMAND, del comando della console centrale, della disposizione dei comandi per guida a sinistra/destra, delle informazioni relative all'impianto audio e all'amplificatore, dello stato della telecamera e dei connettori, se disponibili. Queste foto aiutano iKAGOO a verificare il percorso corretto della W221 prima dell'acquisto.
Cosa devo fare prima che il programma di installazione chiuda la dashboard?
Verificare l'audio, l'immagine, il touch, la fotocamera, i comandi al volante, la risposta del controller originale, il comportamento del display COMAND (se supportato), la stabilità LVDS e il comportamento in modalità sleep/wake. Se una funzione non funziona, interrompere l'operazione e controllare il percorso dei cavi prima del rimontaggio definitivo.
Qual è il miglior sistema di infotainment Android per la Mercedes Classe S W221?
L'opzione migliore è un'unità principale Android Mercedes W221 specifica per il modello, come confermano le foto reali dell'auto, non uno schermo universale. L'unità corretta deve corrispondere al sistema COMAND NTG3.0 / NTG3.5 originale, alla forma del cruscotto, al percorso audio AUX, al percorso del segnale LVDS, alla configurazione della telecamera e al comportamento di controllo originale.
Una Mercedes W221 può mantenere i comandi di serie dopo l'aggiornamento dello schermo ad Android?
Sì, è possibile mantenere i comandi di fabbrica se si utilizzano il kit corretto e il percorso di cablaggio adeguato. Tuttavia, prima del rimontaggio definitivo del cruscotto, è necessario verificare la risposta originale del controller, i comandi al volante, il funzionamento del sistema COMAND e il cambio di inquadratura delle telecamere.
Perché l'autoradio Android per Mercedes W221 non emette alcun suono dopo l'installazione?
Le cause più comuni sono un instradamento AUX errato, una selezione errata della sorgente audio, problemi nel percorso dell'amplificatore, problemi nella gestione della fibra ottica o un collegamento incompleto del cavo di trasferimento. È necessario verificare il funzionamento dell'impianto audio prima di chiudere il cruscotto.
Devo inviare delle foto prima di acquistare un'unità principale Android per Mercedes W221?
Sì. Invia la foto del cruscotto, la foto dello schermo originale, la foto del menu COMAND, la foto del comando sulla console centrale, la disposizione LHD/RHD, le informazioni sull'impianto audio, lo stato della telecamera e, se disponibili, le foto dei connettori.
Raccomandazione finale per i proprietari di modelli W221
Se il tuo obiettivo è solo quello di verificare se un'unità principale Android per Mercedes W221 possa fisicamente adattarsi all'auto, questa guida è sufficiente a dimostrare che l'installazione è possibile. Se invece il tuo obiettivo è acquistare l'unità giusta ed evitare problemi relativi all'assenza di audio o immagini, alla telecamera, al sistema COMAND o al controller, il passo successivo corretto è verificare la compatibilità tramite foto prima di effettuare l'ordine.
Ai proprietari di Mercedes Classe S W221 / S-Klasse W221 / Classe S W221, iKAGOO consiglia di verificare innanzitutto il sistema originale NTG3.0 / NTG3.5, la forma del cruscotto, il percorso dell’impianto audio, il tracciato della fibra ottica, lo stato delle telecamere e la configurazione del pannello di controllo. Successivamente, la pagina del prodotto relativa all’unità principale Android per Mercedes W221 diventerà il percorso di acquisto corretto.
Add comment
Devi essere connesso per inviare un commento.
